DJI D12000iE: manual completo de instalación, carga y mantenimiento

9 de octubre de 2026

Este centro técnico reúne los procedimientos del DJI D12000iE según el User Guide v1.2 en un índice de guías específicas. En lugar de mezclar instalación, electrónica, motor y mantenimiento, organiza el contenido por tareas para que operadores y talleres identifiquen el siguiente paso y encuentren el diagrama correcto.

Respuesta rápida: Para una unidad nueva, empieza por instalación e inspección previa; después realiza la activación y la carga. Ante una advertencia, identifica qué LED y módulo están afectados. Para servicio periódico, consulta aceite, filtros, apagachispas, bujía F7RTC y tabla de intervalos. Confirma el motor y número de pieza antes de comprar repuestos.

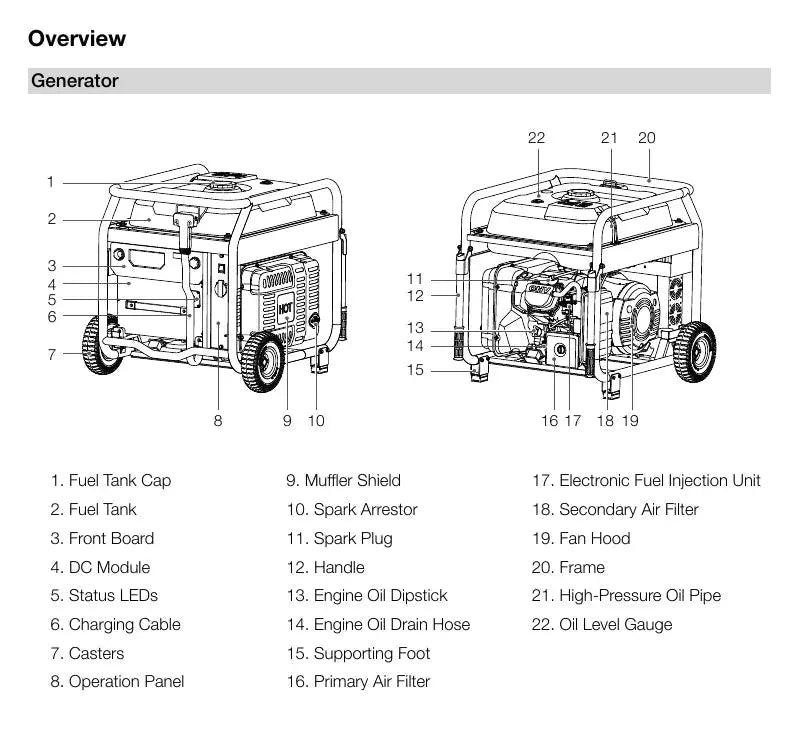

Diagrama técnico DJI D12000iE, ilustración 1 — Diagrama original de la documentación DJI utilizada como fuente técnica.

Procedimiento y criterios de verificación

1. Instalación física y recepción del generador

Comienza por el inventario de accesorios, desmontaje de apoyos originales y montaje de ruedas y manijas conforme a la guía. Localiza puntos de combustible, aceite, filtros, módulo CC y controles antes de la primera puesta en marcha.

2. Panel de operación y diagnóstico de LED

Separa el canal de carga, el módulo CC y el generador o módulo CA. Registra color y secuencia de destellos; cuatro destellos amarillos se asocian a falta de activación en el módulo respectivo y cuatro rojos de generador/CA pueden indicar mantenimiento pendiente.

3. Inspección previa al encendido

Verifica fugas, partes flojas, protectores, combustible, aceite, filtro de aire, ventilación exterior y puesta a tierra. Si surge un problema de encendido, elimina primero estas causas básicas antes de atribuirlo al controlador.

4. Activación y primera carga de baterías

La guía desarrolla la conexión USB-C del generador al control remoto, la activación DJI Agras, el orden de conexión de la batería apagada, el interruptor START de tres segundos y los patrones de los LED de batería.

5. Almacenamiento prolongado y transporte

Para más de 30 días sin uso, el manual describe calentamiento, drenaje de aceite y combustible, revisión de la línea de alta presión y protección en ambiente seco. El escape requiere enfriarse antes del traslado.

Diagrama técnico DJI D12000iE, ilustración 2 — Diagrama original de la documentación DJI utilizada como fuente técnica.

6. Intervalos de mantenimiento del motor

El calendario abarca inspección de aceite en cada uso, filtro de espuma a 10 h, primer cambio de aceite a 20 h, filtro de papel a 50 y 100 h, y un grupo de servicio a 300 h o un año.

7. Nivel y reemplazo de aceite

La guía específica explica capacidad nominal de 1,1 L, SJ 10W-40, lectura de la varilla sin enroscar, vaciado por manguera y protección por nivel bajo de aceite.

8. Filtro principal de espuma y secundario de papel

No se limpian de la misma manera. La espuma se lava, seca e impregna con aceite limpio, mientras que el papel se inspecciona y limpia suavemente sin aire comprimido.

9. Limpieza del apagachispas

Este elemento está en el sistema de escape. Su limpieza emplea producto para carburadores y cepillo de alambre; se sustituye si está dañado. No debe confundirse con la bujía.

10. Bujía F7RTC y encendido

La guía establece separación de 0,6–0,8 mm y torque de 20–24 N·m, comenzando el roscado a mano. La bujía F7RTC no debe confundirse con la F6RTC descrita en el manual D14000iE.

Diagrama técnico DJI D12000iE, ilustración 3 — Diagrama original de la documentación DJI utilizada como fuente técnica.

11. Especificaciones y compatibilidad de baterías

El manual incluye potencia nominal total de 9.000 W, tensión CC nominal de 59,92 V y compatibilidad publicada con baterías T40, T30 y T20P. No se deben extrapolar esas especificaciones a otros generadores o baterías sin verificar.

12. Del síntoma al subsistema

Un problema de carga puede ser de batería, conexión o módulo; uno de arranque puede involucrar aceite, combustible, encendido o control. Selecciona primero la guía del síntoma y documenta el resultado antes de comprar.

13. Del diagrama al repuesto

Las ilustraciones del manual permiten identificar los componentes; el catálogo contiene piezas confirmadas y kits, pero algunas referencias cambian por motor RATO o Zongshen. Compara etiqueta y número de pieza antes de hacer un pedido.

Diagrama técnico DJI D12000iE, ilustración 4 — Diagrama original de la documentación DJI utilizada como fuente técnica.

14. Ficha por generador y próximo mantenimiento

Registra serie, versión del motor, horas, fechas de servicio, componentes instalados, lecturas LED y advertencias DJI Agras. Este historial convierte el índice de guías en una herramienta útil para una flota.

Preguntas frecuentes

¿Por dónde comenzar con un D12000iE nuevo?

Por la guía de montaje y la inspección antes del arranque; después continúa con activación y carga.

¿Todos los LED tienen el mismo significado?

No. Hay canales separados para carga, módulo CC y generador/CA.

¿Qué bujía cita el manual D12000iE?

F7RTC, con las especificaciones indicadas en su guía específica.

¿El manual v1.2 confirma baterías T50 o T100?

No. La tabla de compatibilidad citada enumera T40, T30 y T20P.

Guías relacionadas

Piezas, componentes y soporte Ares Acres

Los productos enlazados ayudan a localizar repuestos, pero no confirman compatibilidad universal. Compruebe el código, la variante del equipo y la pieza instalada antes de comprar.

Límites de esta guía: Use el manual y las instrucciones oficiales DJI como referencia principal de seguridad y mantenimiento; confirme la revisión y configuración de su unidad.

Fuente principal: DJI D12000iE Multifunctional Inverter Generator User Guide v1.2, sección inglesa, págs. 2–12.
