DJI Agras T100 150 L: troca dos helicoides XL, L, M e S
O alimentador helicoidal controla a saída do material no distribuidor de 150 litros do DJI Agras T100. A DJI descreve quatro tamanhos e apresenta na figura B a remoção e instalação do conjunto. Além da granulometria, o operador deve observar resíduos, cabos e o estado mecânico, evitando atribuir toda irregularidade ao motor.
Resumo técnico: Tamanhos para material seco: XL 0,5–10 mm, L 4–10 mm, M 4–6 mm e S 0,5–4 mm. O XL é mostrado instalado e o M acompanha o pacote ilustrado. Na substituição, siga a figura B, não puxe o cabo do motor e limpe a tampa e o interior. Para o helicoide S, siga também as instruções do kit opcional.
Procedimentos e referência DJI
1. Compatibilidade da aeronave
O sistema de 150 litros descrito nesta revisão é destinado ao T100 com firmware apropriado. Sem confirmação do fabricante, não considere helicoides equivalentes para T50, T70P ou outros modelos.
2. Relação dos tamanhos disponíveis
A DJI indica XL de 0,5 a 10 mm, L de 4 a 10 mm, M de 4 a 6 mm e S de 0,5 a 4 mm. As faixas podem se sobrepor; o material e sua condição também influenciam a escolha.
3. O que a figura da embalagem mostra
O pacote apresenta helicoide XL pré-instalado, helicoide M adicional e disco distribuidor sobressalente. Não presuma que L ou S acompanhem toda compra.
4. Segurança antes da intervenção
Desligue a aeronave, retire a bateria inteligente de voo e estabilize o conjunto. Não faça manutenção com o mecanismo energizado ou em movimento.

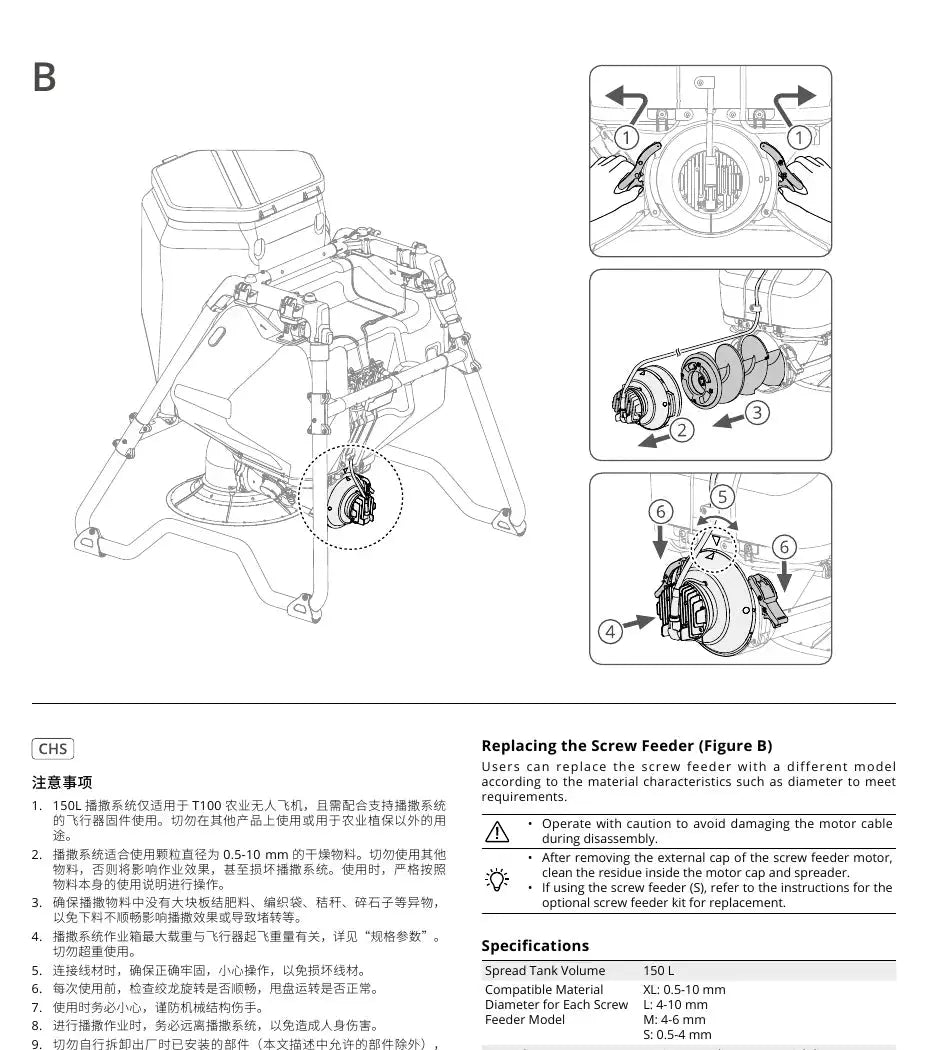

5. Observe a figura B
Identifique os elementos de fixação no lado do motor e acompanhe a ordem de remoção mostrada pela DJI. Evite desmontar componentes internos que não fazem parte do procedimento.
6. Não tensione o cabo do motor
A DJI exige cuidado para não puxar nem danificar o cabo durante a troca. Apoie as peças pela estrutura e confira os conectores depois de retirar a tampa.
7. Retire a tampa e o alimentador
Acesse o conjunto conforme a ilustração, removendo as peças sem forçar os fios. Inspecione deformações, desgaste e resíduos que possam indicar travamento.
8. Limpeza da tampa externa
Após retirar a tampa do motor, elimine os resíduos presentes. Evite espalhar sujeira sobre conectores e regiões elétricas durante a operação.
9. Limpeza do interior do distribuidor
Retire o material residual do caminho de saída. Torrões e fragmentos de embalagens podem bloquear o novo alimentador logo na primeira partida.
10. Reinstale o modelo selecionado
Assente o helicoide de acordo com a figura B e confira fixadores, encaixe e proteção do cabo. Não use torques que não constem da documentação.
11. Instruções especiais do helicoide S
Para instalar o modelo pequeno S, a DJI determina consultar também as orientações fornecidas com o kit opcional específico.
12. Verificação antes da operação
Confira o funcionamento normal do alimentador e do disco, além das conexões e ausência de obstrução. Registre modelo do helicoide e características do material.
13. Diagnóstico da alimentação anormal
Problemas podem resultar de material úmido, granulometria inadequada, resíduos, encaixe ou acionamento. Investigue essas causas antes de selecionar motor e kit de reparo.
Perguntas frequentes
Qual helicoide cobre 0,5–10 mm?
O XL, segundo a tabela do fabricante.
Qual atende 4–6 mm?
O M atende essa faixa.
O helicoide S acompanha o conjunto padrão?
A figura do pacote mostra XL e M, mas não confirma o S.
O S exige outra documentação?
Sim, a DJI remete às instruções do kit opcional.
