DJI Agras T100: instalación del sistema esparcidor de 150 L
El DJI Agras T100 puede cambiar su configuración de pulverización por el sistema esparcidor de 150 litros descrito en el documento DJI 150L Spreading System Product Information v1.0. El procedimiento exige retirar la batería inteligente de vuelo, manipular cuidadosamente las conexiones y comprobar que el disco giratorio no alcance cables ni estructuras.
Respuesta rápida: El documento consultado indica compatibilidad de este sistema esparcidor de 150 L únicamente con la aeronave T100 y requiere firmware compatible. Antes de instalar, retira la batería inteligente de vuelo. Desconecta y retira el sistema de pulverización, instala el esparcidor siguiendo la figura A, conecta firmemente sus cables, protege los conectores libres con las cubiertas originales y comprueba la separación respecto del disco giratorio.
Procedimiento y criterios de verificación
1. Confirma el modelo exacto de aeronave
La documentación DJI v1.0 declara compatibilidad del sistema de 150 L con T100. No presupongas compatibilidad con T70P, T50 u otro Agras por una apariencia similar. Revisa también que la versión del firmware de la aeronave admita el equipo de esparcido.
2. Contenido del conjunto de 150 litros
La ilustración del paquete muestra el conjunto esparcidor, un alimentador de tornillo extragrande XL instalado de fábrica, un alimentador mediano M y un disco giratorio de repuesto. Compara el kit recibido con la lista de componentes de tu versión y registra cualquier pieza faltante.
3. Documentación y condiciones previas

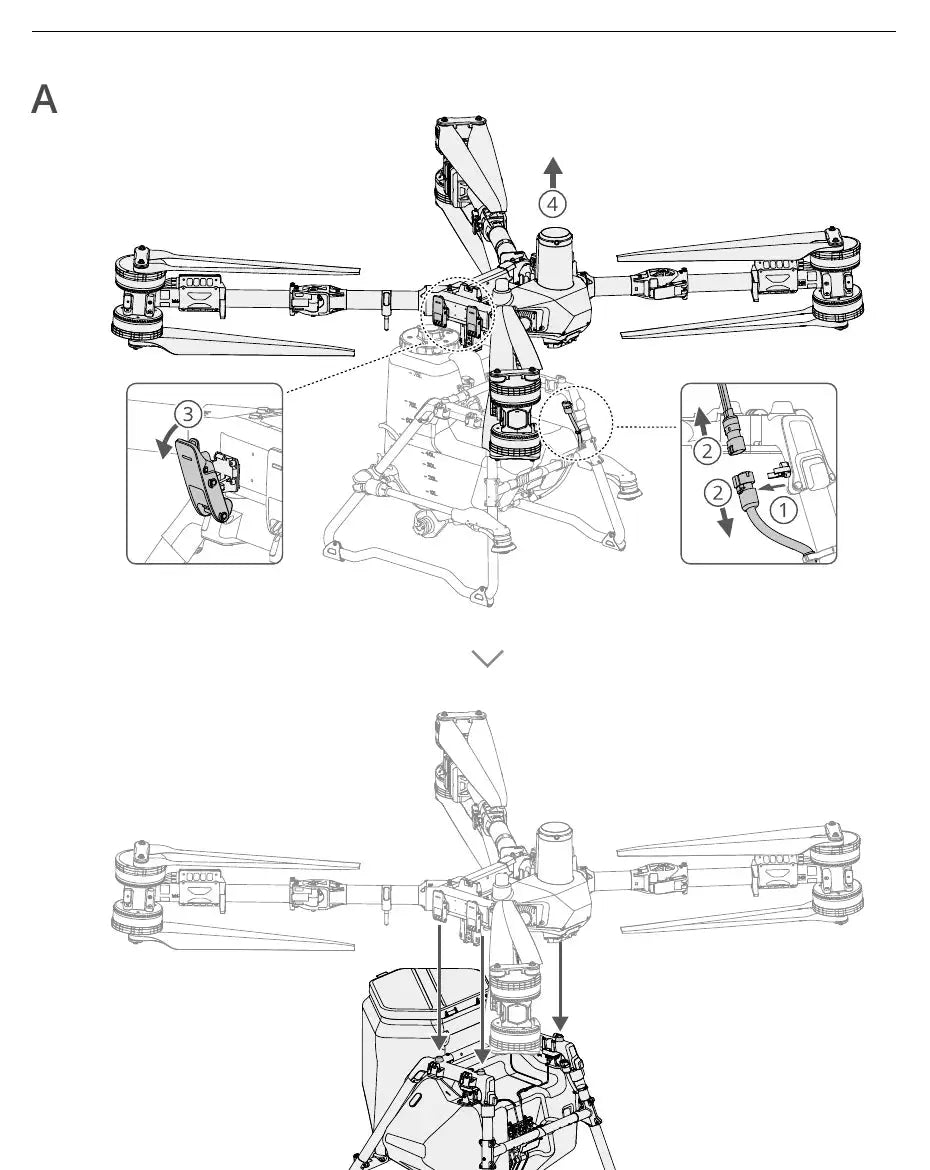

Consulta la figura A antes de tocar el sistema de pulverización. Utiliza un área limpia, estable y sin riesgo de encendido involuntario. Prepara un lugar donde apoyar las piezas sin dejar su peso suspendido de cables o conectores.
4. Retira obligatoriamente la batería de vuelo
El documento DJI exige quitar la batería inteligente de vuelo antes de instalar el esparcidor. No basta con apagar la aeronave mientras la batería permanece montada. Confirma que la batería esté físicamente retirada.
5. Identifica las conexiones del sistema de pulverización
Observa la secuencia de la figura A y localiza los conectores que deben desacoplarse. Desconecta únicamente los elementos señalados por el fabricante y evita tirar de los cables para soltar los enchufes.
6. Retira la estructura de pulverización
Separa el conjunto de pulverización siguiendo la secuencia ilustrada. Sostén las piezas para que su peso no dañe los contactos eléctricos ni los componentes cercanos. Evita improvisar una secuencia no contemplada por la figura del fabricante.
7. Coloca el conjunto esparcidor de 150 L
Ubica el conjunto en la posición que muestra la documentación de DJI. Antes de conectar la energía, comprueba que el montaje quede asentado correctamente y que las piezas móviles no tengan obstrucciones.
8. Reconecta los cables del sistema
Conecta los cables del esparcidor de forma segura, respetando la orientación indicada en la figura A. Un conector mal asentado puede causar fallos o daños. No fuerces clavijas ni conectes piezas que no correspondan a la instalación.
9. Conserva las cubiertas originales de conectores
DJI indica instalar las cubiertas originales en los cables y conectores retirados. Una vez conectado el cable del sistema esparcidor, une también las cubiertas de los dos conectores según la figura para impedir entrada de materiales extraños.
10. Separación del disco giratorio respecto a los cables
La comprobación final es esencial: el disco giratorio no debe tocar ni arrastrar cables, abrazaderas u otras estructuras durante su operación. Revisa visualmente el recorrido y la fijación de los cables sin accionar un mecanismo inseguro.
11. Comprueba la instalación antes de la operación
Revisa que los cables estén protegidos, que no haya contactos expuestos, que el conjunto esté correctamente sujeto y que se cumpla la configuración de firmware requerida. Solo después continúa con los controles específicos del sistema esparcidor.
12. Cambio de alimentadores de tornillo
El kit incluye alimentadores de distintos tamaños, pero sus procedimientos de sustitución y ajuste pertenecen a otra guía. No los cambies durante la conversión basándote únicamente en esta ilustración; consulta la documentación correspondiente.
13. Antes de cargar y esparcir material
Confirma tipo y tamaño de material, parámetros del sistema, integridad del disco y ausencia de obstrucciones. La instalación física no sustituye los controles de seguridad antes del vuelo ni la configuración operativa en la aplicación.
14. Qué fotografías conviene conservar
Documenta la aeronave sin batería, conexiones originales, retirada de pulverización, esparcidor instalado, cubiertas colocadas y separación final del disco. Estas imágenes ayudan a verificar la instalación y a diagnosticar errores posteriores.
15. Componentes OEM y verificación de compatibilidad
Ares Acres cuenta con el sistema esparcidor completo, disco giratorio, cable y diafragma relacionados. Selecciona la referencia a partir del modelo de aeronave y el componente físico; no confundas un disco de repuesto con todo el conjunto esparcidor.
Preguntas frecuentes
¿Es obligatorio retirar la batería antes de convertir?
Sí. DJI lo exige antes del procedimiento de instalación.
¿El sistema de 150 L sirve también para el T50?
La revisión citada especifica compatibilidad con T100; no amplíes esa afirmación a otros modelos sin documentación.
¿Qué hacer con los conectores que quedan libres?
Coloca sus cubiertas originales y protege las conexiones tal como muestra la figura A.
¿Cuál es la comprobación crítica después del montaje?
Que el disco giratorio no pueda entrar en contacto con cables ni con otras estructuras durante la operación.
Guías relacionadas
- Manual completo del sistema 150 L
- Guía de piezas del sistema 150 L
- DJI D12000iE: limpieza e inspección del apagachispas
- DJI D12000iE: bujía F7RTC, separación y torque de 20–24 N·m
- DJI D12000iE: especificaciones, potencia y baterías compatibles
- DJI D12000iE: manual completo de instalación, carga y mantenimiento
Piezas, componentes y soporte Ares Acres
Los productos enlazados ayudan a localizar repuestos, pero no confirman compatibilidad universal. Compruebe el código, la variante del equipo y la pieza instalada antes de comprar.
- Sistema esparcidor OEM T100 de 150 L
- Disco giratorio OEM
- Cable del disco giratorio
- Diafragma de sellado
- Ver colección de repuestos T100 150 L
Límites de esta guía: Use el manual y las instrucciones oficiales DJI como referencia principal de seguridad y mantenimiento; confirme la revisión y configuración de su unidad.
Fuente principal: DJI 150L Spreading System Product Information v1.0 (2025), figura A, advertencias y especificaciones en inglés.
