O slow-charging workflow do DJI C12000 Intelligent Power Supply User Guide v1.0 é a rota de menor potência quando three-phase fast charging não está em uso. A DJI descreve aproximadamente 220 V single-phase, pelo menos 3.6 kW disponíveis e output máximo de 3,000 W.

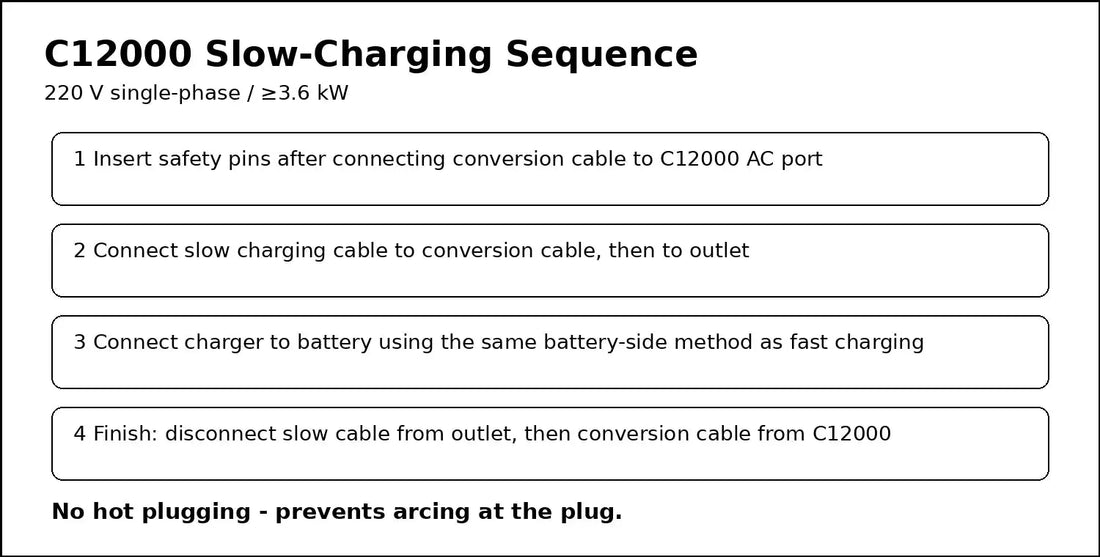

Resumo: conecte o conversion cable ao AC power port e reinstale os safety pins, conecte o slow charging cable ao conversion cable e depois ao outlet. Não faça hot plugging. No battery side, cable no air-cooled heat sink primeiro e battery depois. Ao terminar, retire primeiro o slow charging cable do outlet e depois o conversion cable do C12000.
1. Slow charging é um electrical path separado
Não é fast charging com menos amperagem.
2. Power reference
220 V single-phase / ≥3.6 kW.
3. Max output
3,000 W.
4. Outlet varia por market
Use local compatible configuration.
5. Conversion cable primeiro
Remova safety pins, conecte e reinstale.
6. Slow charging cable
Conecte ao conversion cable.
7. Depois ao outlet
Complete charger-side path antes de energizar.
8. Sem hot plugging
A DJI proíbe para evitar arcing.
9. Cable pode ser vendido separadamente
Dependendo do market.
10. Battery side
Cable no heat sink primeiro, battery depois.
11. Batteries listadas
DB2100, DB1580 e DB2160.
12. Cooling continua obrigatório
Lower power não elimina thermal management.
13. Charger airflow
Mantenha ventilation e dustproof cover limpas.
14. Battery spacing
Use safe charging layout.
15. LED monitoring
Yellow ready, green blink charging, green full, yellow warning, red error.
16. LED não identifica part
Leia detailed diagnostics.
17. Disconnect order
Outlet first, conversion cable second.
18. Não inverta
Preserve o workflow.
19. Daily checklist
- single-phase site;
- adequate power;
- conversion cable;
- safety pins;
- slow cable;
- no hot plugging;
- ventilation;
- battery/cooling;
- LED;
- disconnect order.
20. Charging não inicia
- site power;
- conversion cable;
- safety pins;
- slow cable;
- battery-side sequence;
- temperature;
- LED;
- diagnostics.
21. Fast funciona, slow não
Investigue o single-phase/conversion branch.
22. Slow funciona, fast não
Compare o three-phase path.
23. Charging record
- C12000 model;
- mode;
- site power;
- conversion cable;
- battery ID;
- cooling;
- LED;
- completion;
- disconnect confirmed.
24. Erro: fast logic
Slow tem workflow próprio.
25. Erro: hot plugging
Não.
26. Erro: conversion cable first on disconnect
Outlet primeiro.
27. Erro: ignorar cooling
Não.
28. Perguntas frequentes
Power?
220 V single-phase / ≥3.6 kW.
Output?
3,000 W.
Hot plugging?
Não.
Battery order?
Cable first.
Disconnect?
Outlet first.
Fonte e revisão
Fonte: DJI C12000 Intelligent Power Supply User Guide v1.0 (2025), Slow Charging, Figures F/G e E.
29. Slow charging deve ter um SOP próprio
Em operações com vários operators, documente o sequence exato do slow path: site power check → conversion cable → safety pins → slow charging cable → outlet → battery-side setup. Isso reduz a chance de alguém aplicar o fast-charging workflow por hábito.
30. Conversion cable é um diagnostic branch separado
Se o C12000 funciona normalmente em fast charging, mas falha apenas no slow path, registre condition do conversion cable e slow charging cable antes de concluir charger failure.
31. Outlet quality e local configuration importam
O manual reconhece que outlet type varia por country/region. Verifique se a local connection é apropriada para a power demand e não use adapters improvisados que não façam parte do supported setup.
32. Battery-side workflow permanece idêntico em principle
Mesmo no slow mode, preserve cable-to-heat-sink first e battery second. Essa consistência ajuda a equipe a tratar o battery side da mesma forma em ambos modes.
33. Slow charging não elimina thermal monitoring
Uma lower-power charge pode reduzir heat generation, mas battery temperature, cooling hardware e charger airflow ainda precisam de monitoring. Não pule cooling checks só porque o output é 3 kW.
34. Handoff entre turnos
- site/outlet usado;
- conversion cable condition;
- battery ID;
- cooling hardware;
- LED state;
- charging completed ou pending;
- warning/error capturado;
- disconnect sequence concluída.
