DJI Agras T100: Contenido del Paquete de Boquillas Mist
DJI Agras T100: Contenido del Paquete de Boquillas Mist — Kits, Soportes, Mangueras y Cable Adaptador
La DJI T100/T70 Series Mist Nozzle Package Product Information v1.0 publica una lista específica para el DJI Agras T100. Esta guía convierte esa lista del fabricante en un receiving checklist claro para operadores, talleres y equipos de servicio que necesitan confirmar qué debe estar presente antes de una instalación autorizada.
Respuesta rápida: el paquete T100 contiene 2 Mist Sprinkler Kits, cada uno con una solenoid valve; 2 Spray Lance Brackets; 2 Inner Sprinkler Hoses; 2 Short Sprinkler Hoses; 1 Inner Sprinkler Adapter Cable; y un paquete de Accessories.

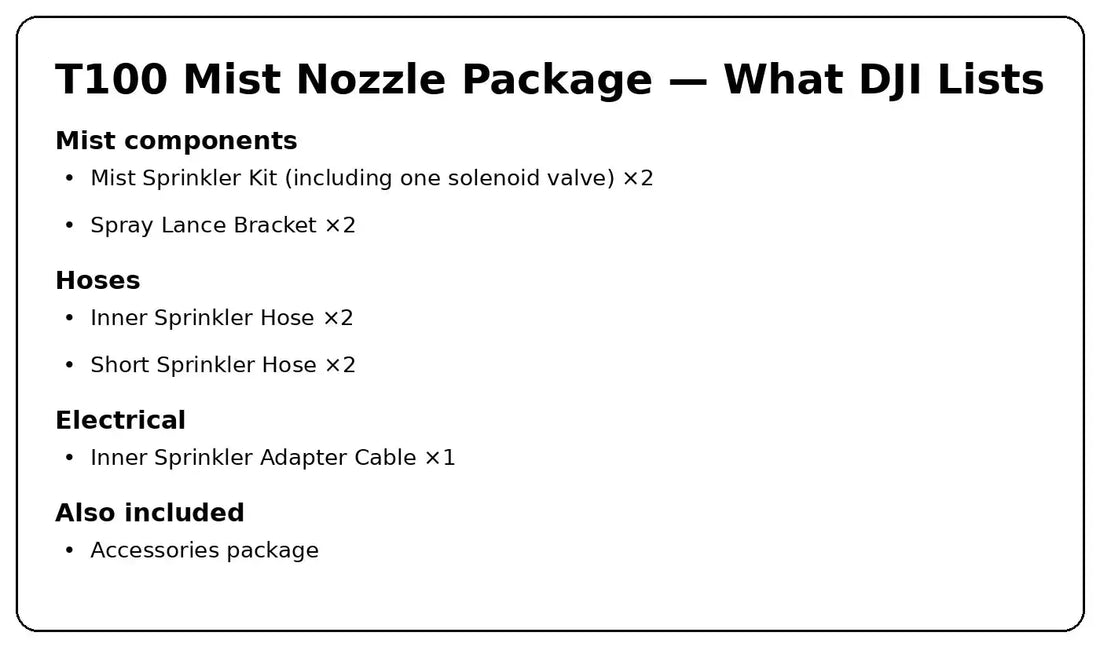

1. Checklist oficial del paquete T100
| Componente | Cantidad mostrada por DJI |
|---|---|
| Mist Sprinkler Kit, incluyendo una solenoid valve | 2 |
| Spray Lance Bracket | 2 |
| Inner Sprinkler Hose | 2 |
| Short Sprinkler Hose | 2 |
| Inner Sprinkler Adapter Cable | 1 |
| Accessories | Incluidos |
2. Los dos sprinkler kits incluyen solenoid valve
La diferencia más importante del T100 es que los dos Mist Sprinkler Kits se muestran como assemblies que incluyen una solenoid valve. No los registre simplemente como “4 nozzles” ni los mezcle con la configuración del T70 Series.
3. Los Spray Lance Brackets son parte del paquete T100
DJI muestra dos brackets específicos en la lista T100. La fuente no publica material numbers para esos brackets en esta página, por lo que este artículo no asigna un SKU exacto por apariencia.
4. Inner Sprinkler Hoses y Short Sprinkler Hoses son componentes distintos
La packing list los separa expresamente. Durante receiving, confirme dos unidades de cada tipo y no los colapse en una sola categoría genérica de “hose”.
5. Solo aparece un Inner Sprinkler Adapter Cable
Para el T100, DJI muestra una unidad del Inner Sprinkler Adapter Cable. Este detalle ayuda a diferenciarlo de la lista T70 Series, que muestra dos adapter cables.
6. Accessories aparece como categoría, no como desglose completo
El documento indica que existe un paquete de accessories, pero esta página no etiqueta cada elemento individual. No invente nombres, quantities o replacement numbers para piezas que el source no identifica.
7. No use la lista T70 para recibir un paquete T100
El mismo documento incluye una configuración diferente para T70 Series. La lista T100 contiene:
- 2 Mist Sprinkler Kits con solenoid valve;
- 2 Spray Lance Brackets;
- 2 Inner Sprinkler Hoses;
- 2 Short Sprinkler Hoses;
- 1 Inner Sprinkler Adapter Cable.
La lista T70 utiliza otra combinación de sprinkler kits, hoses y adapter cables.
8. Diferencia de packing list no significa automáticamente incompatibilidad de cada subpieza
La fuente solo demuestra que las listas de paquete son diferentes. No demuestra por sí sola que cada hose, bracket o nozzle sea o no intercambiable entre modelos. Evite hacer esa inferencia sin material numbers o documentación adicional.
9. Qué hacer si falta una pieza
Detenga el commissioning de ese package y documente:
- modelo del aircraft;
- foto del paquete completo;
- foto del componente faltante según la ilustración;
- cantidad recibida;
- order/invoice reference.
Eso permite comparar la entrega con el packing list oficial.
10. Qué hacer si hay piezas adicionales
No asuma que un componente extra pertenece al T100 mist-nozzle package solo porque llegó en la misma shipment. Sepárelo, identifíquelo y confirme su función antes de installation.
11. Qué hacer si un componente se ve diferente a la ilustración
Use model labeling, packaging label o material number cuando esté disponible. Una revisión de producto o una service part puede cambiar visualmente sin que la source de esta página permita concluir equivalencia.
12. Receiving checklist de taller
- confirmar DJI Agras T100 como destino;
- abrir el package junto a la ilustración oficial;
- contar 2 Mist Sprinkler Kits;
- confirmar solenoid valve en cada kit;
- contar 2 Spray Lance Brackets;
- contar 2 Inner Sprinkler Hoses;
- contar 2 Short Sprinkler Hoses;
- confirmar 1 Inner Sprinkler Adapter Cable;
- confirmar accessories package;
- fotografiar el conjunto antes de la instalación.
13. Cree un baseline antes de entregar al installer
Una foto del complete package reduce disputas posteriores sobre si una manguera, bracket o cable se perdió durante receiving, storage o installation.
14. Installation no está autorizada como DIY en esta fuente
DJI es explícito: la instalación de este product solo puede ser completada por un officially authorized dealer. Por esa razón, esta guía se detiene en receiving y component identification.
15. El tutorial oficial no reemplaza el requisito de dealer
El documento proporciona un official tutorial-video path, pero ese recurso complementa el dealer requirement. No convierte el procedure en una instalación autorizada para el usuario final.
16. Después de instalación, el siguiente checkpoint es flow calibration
Una vez que el authorized dealer completa la instalación, DJI exige flow calibration en DJI Agras antes de considerar el system listo para uso.
17. Ingress protection depende del montaje correcto
La fuente advierte que incorrect or loose mounting puede afectar ingress-protection performance. El receiving checklist ayuda a evitar una instalación incompleta por falta de un bracket, hose o cable.
18. Vision-system care forma parte del uso posterior
Spray droplets de los additional sprinklers pueden afectar vision-system performance. Después de installation, el workflow operativo debe incluir limpieza de vision cameras antes y después de spraying.
19. Landing-gear residue también debe limpiarse
DJI advierte que sprayed liquid puede quedar en landing gear. Esa limpieza pertenece al post-use maintenance de este package.
20. Service paths T100 verificados en Ares Acres
El catálogo actual incluye rutas comerciales para:
- T100 OEM Mist Mode Orchard Kit;
- T100 OEM Solenoid Valve;
- T100 OEM Sprinkler Adapter Cable;
- T100 Spray Nozzle Hardware Service Kit;
- T100 Mist Spray Boom Housing Kit.
Estas son rutas de servicio/comercio. El Product Information no publica material numbers para cada hose/bracket/cable del package, así que no afirmamos que todo SKU listado sea exactamente la pieza del packing list sin matching material number.
21. Cómo pedir identificación de una pieza
Envíe una foto amplia del package, close-up del componente, model del aircraft, cualquier label/material number visible y ubicación dentro del assembly.
22. Error común: tratar “Mist Nozzle Package” como una sola pieza
Es un conjunto con sprinkler kits, brackets, hoses, cable y accessories. Para service, identifique el subcomponente afectado.
23. Error común: usar una cantidad T70 en un T100
Las quantities son diferentes. Use la lista correspondiente al modelo.
24. Error común: mapear SKU por apariencia
No lo haga cuando la source no publica material number. Documente y verifique antes de ordenar.
25. Preguntas frecuentes
¿Cuántos Mist Sprinkler Kits trae el T100?
Dos, cada uno incluyendo una solenoid valve.
¿Cuántos Spray Lance Brackets?
Dos.
¿Cuántos Inner Sprinkler Hoses?
Dos.
¿Cuántos Short Sprinkler Hoses?
Dos.
¿Cuántos Inner Sprinkler Adapter Cables?
Uno.
¿Puede instalarlo el usuario final?
La fuente dice que installation solo puede ser completada por un officially authorized dealer.
Fuente y revisión
Fuente principal: DJI T100/T70 Series Mist Nozzle Package Product Information v1.0 (2025), T100 package list y English warnings.
