DJI D12000iE: manual completo de montagem, carregamento e manutenção

October 9, 2026

Este centro de guias reúne os procedimentos do DJI D12000iE descritos no User Guide v1.2. A navegação é organizada por etapa de operação e por subsistema, para que o usuário encontre a instrução, o diagrama e o item de manutenção certo sem confundir peças de motores diferentes.

Resumo técnico: Em unidades novas, comece pela montagem e inspeção pré-operacional, depois siga ativação e carregamento. Diante de avisos, identifique o canal LED correspondente. Para manutenção, consulte óleo, filtros, corta-chamas, vela F7RTC e os intervalos. Confirme a configuração do motor antes de comprar peças.

Figura técnica DJI D12000iE, ilustração 1 — Diagrama original da documentação DJI usada como fonte técnica.

Procedimento e critérios de verificação

1. Montagem e verificação de recebimento

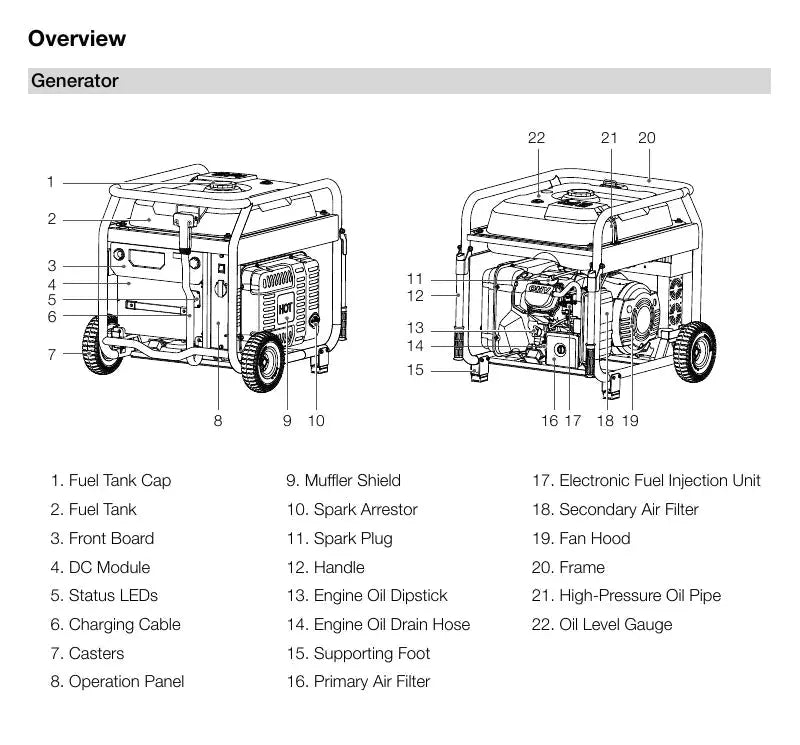

A etapa inicial inclui conferir peças da embalagem, remover os apoios originais e instalar suportes, rodízios e alças. O mapa de componentes identifica pontos de abastecimento, filtros, módulo CC e painel.

2. Painel e indicadores LED

Diferencie o LED de carregamento, o módulo CC e o conjunto gerador/CA. Registre cor e quantidade de piscadas: quatro amarelas podem indicar falta de ativação e quatro vermelhas no gerador/CA podem indicar manutenção necessária.

3. Inspeção antes da partida

Confira vazamentos, fixadores, tampas de proteção, gasolina, óleo, filtro de ar, ventilação externa e aterramento. Problemas de prontidão precisam ser resolvidos antes de considerar falha eletrônica.

4. Ativação pelo DJI Agras e carregamento

O procedimento inclui ligação USB-C do gerador ao controle remoto, ativação pela interface de carregamento, conexão da bateria inicialmente desligada e comando START por pelo menos três segundos.

5. Armazenamento e transporte

Para inatividade superior a 30 dias, a DJI orienta aquecimento, drenagem de óleo e combustível e verificação da linha de alta pressão. O equipamento deve esfriar antes de ser colocado em veículo.

Figura técnica DJI D12000iE, ilustração 2 — Diagrama original da documentação DJI usada como fonte técnica.

6. Intervalos do plano de manutenção

Verifique óleo a cada uso, espuma em 10 h, primeira troca de óleo em 20 h, papel em 50 e 100 h, além do serviço abrangente a 300 h ou um ano.

7. Verificação e troca de óleo

A orientação específica cobre capacidade nominal de 1,1 L, óleo SJ 10W-40, medição da vareta sem rosquear, drenagem e proteção de desligamento por nível baixo.

8. Elementos filtrantes de espuma e papel

A espuma deve ser lavada, seca e preparada com óleo limpo. O papel possui procedimento de inspeção distinto e não deve receber jato de ar comprimido.

9. Serviço do corta-chamas

O corta-chamas faz parte do escapamento. O fabricante orienta limpeza com produto para carburador e escova de aço, com substituição em caso de dano.

10. Vela de ignição F7RTC

A vela F7RTC aparece com folga de 0,6–0,8 mm e torque de 20–24 N·m. Não confunda esses valores com especificações de velas de outros geradores.

Figura técnica DJI D12000iE, ilustração 3 — Diagrama original da documentação DJI usada como fonte técnica.

11. Ficha técnica e compatibilidade

A revisão consultada cita 9.000 W de potência nominal total, 59,92 V na saída CC e baterias inteligentes T40, T30 e T20P. Não presuma suporte a outras baterias apenas pela semelhança do conector.

12. Diagnóstico por sintomas

Problemas de carregamento devem ser separados de falhas de partida, combustão e controle. O histórico do LED e a mensagem em DJI Agras ajudam a localizar o subsistema antes de trocar componentes.

13. Peças associadas aos diagramas

O catálogo disponibiliza controlador, cabo de carregamento, vela, varilha e kits. Algumas peças variam conforme o motor, incluindo construções RATO e Zongshen; confira etiquetas e códigos.

Figura técnica DJI D12000iE, ilustração 4 — Diagrama original da documentação DJI usada como fonte técnica.

14. Registro de frota e manutenção

Anote número de série, motor, horas, datas, peças, sintomas e resultados de testes. A documentação permite acompanhar serviços futuros por equipamento e não apenas por modelo.

Perguntas frequentes

Por onde começar ao receber um D12000iE?

Pela montagem e inspeção pré-operacional, seguidas da ativação e carregamento.

Os três canais LED são equivalentes?

Não. Eles correspondem a carregamento, módulo CC e gerador/CA.

Qual vela é especificada?

F7RTC, com detalhes no guia dedicado.

O manual confirma todas as baterias Agras?

Não. A versão consultada indica T40, T30 e T20P.

Guias relacionados

Peças, componentes e suporte Ares Acres

As peças indicadas são caminhos de catálogo, não prova de compatibilidade universal. Compare o código, a variante do equipamento e a peça instalada antes de realizar um pedido.

Limites da orientação: Utilize o manual e as instruções oficiais DJI como autoridade para segurança e serviço; confirme a revisão e a configuração real da unidade.

Fonte principal: DJI D12000iE Multifunctional Inverter Generator User Guide v1.2, seção em inglês, págs. 2–12.
