DJI T100 Dual-Battery Spraying System: Cableado e IPX6
DJI T100 Dual-Battery Spraying System: Cableado e IPX6
Dos de las restricciones de servicio más importantes del DJI T100 Dual-Battery Spraying System son la integridad del cableado y la protección contra ingreso de agua. La Product Information v1.0 exige conexiones correctas y seguras, advierte contra el daño de cables y describe el sistema como IPX6 bajo condiciones estables de laboratorio.
Pero DJI también aclara que esa protección no es permanente. Puede disminuir con el tiempo por aging/wear y puede verse afectada por collision deformation, daño en seal structures, waterproof covers mal asegurados o desmontaje de factory-installed components.
Resumen rápido: asegure todas las cable connections, evite daño a los harnesses y no desmonte piezas instaladas de fábrica. La clasificación IPX6 es condicional, no una garantía de impermeabilidad permanente. Después de un impacto o daño visible, inspeccione seals, shell y waterproof covers antes de asumir que la protección original sigue intacta.
1. Cable connection correcta y segura
DJI indica que las cable connections deben estar correct and secure. No basta con que el connector parezca insertado parcialmente.
La instalación debe terminar con una conexión asentada, orientada correctamente y sin tensión o damage visible en el cable.
2. El cable es parte del safety system
Un cable dañado puede convertir una instalación físicamente correcta en un system no apto para operación. Por eso la inspección debe incluir tanto el connector como la longitud visible del harness.
3. Pasos 4–5 muestran la conexión del aircraft side
La figura de instalación muestra el connector uniéndose al aircraft-side connection point. Use esa orientation visual como referencia.
4. No fuerce un connector mal alineado
Si el connector no asienta en la orientación mostrada, deténgase. La Product Information exige evitar cable damage; forzar alignment puede crear exactamente ese problema.
5. Qué revisar después de la conexión
- connector completamente seated;
- sin pinching visible;
- sin cuts o abrasion;
- sin tensión anormal sobre el harness;
- sin looseness en la unión.

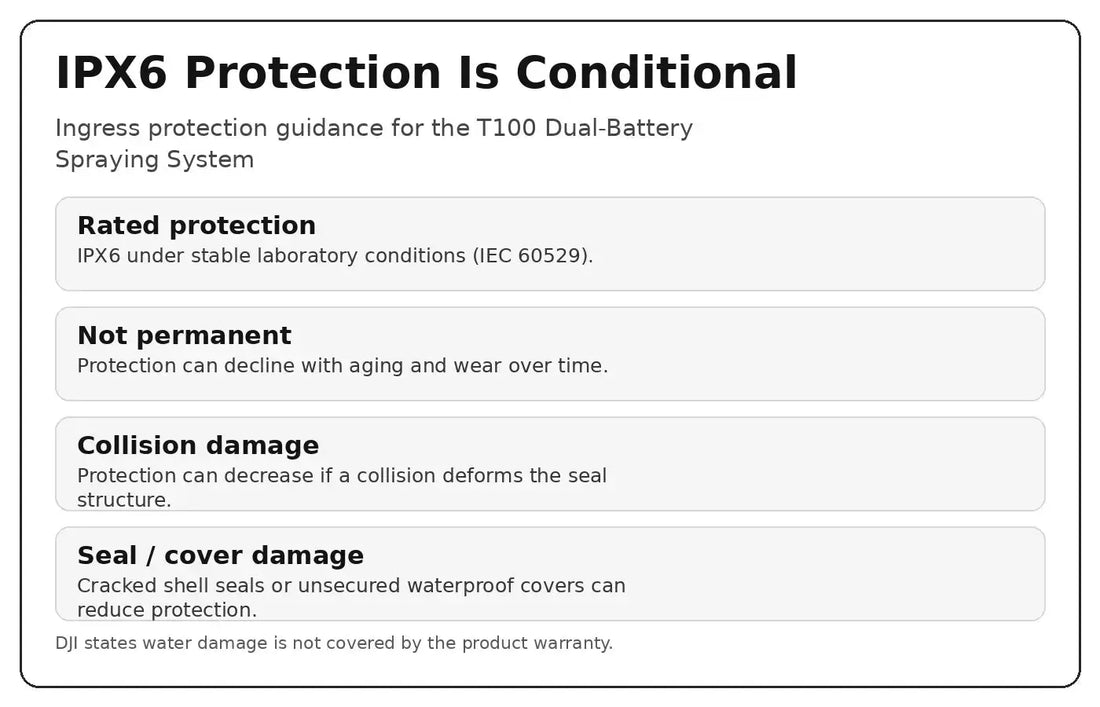

6. IPX6: qué significa dentro de esta fuente
DJI indica que el product tiene una clasificación IPX6 bajo stable laboratory conditions de acuerdo con IEC 60529.
La misma source advierte que esa protection puede disminuir con el tiempo.
7. IPX6 no significa waterproof forever
La clasificación no debe interpretarse como inmunidad permanente al agua. Aging, wear, impact o sealing damage pueden reducir protection.
8. Condición 1: collision deformation
Un impact puede deformar la seal structure. Después de una collision, no asuma automáticamente que el ingress protection sigue al nivel original.
9. Condición 2: cracked o damaged seal structure
Cracks o daño en la shell/seal structure son una condición explícita que puede reducir la protección.
10. Condición 3: waterproof covers no asegurados
Si una waterproof cover no queda correctamente secured, la protección puede disminuir aun cuando no exista daño visible en la carcasa.
11. Aging y wear también importan
DJI advierte que ingress protection puede decrease over time debido a aging y wear. Por eso una unidad que nunca ha tenido un impact todavía puede requerir inspección de sealing condition.
12. No desmonte factory-installed components
La source indica que desmontar piezas montadas antes del shipping puede afectar ingress-protection performance.
No utilice una reparación improvisada que requiera abrir componentes que la documentación no autoriza.
13. El montaje y el sealing están relacionados
Una installation guide puede parecer separada de IPX6, pero en este system ambos temas están conectados: mounting, connector seating, covers y factory seals forman parte de la condición del conjunto.
14. Qué revisar después de un impact
| Zona | Revisión |
|---|---|
| Shell | Deformation o cracks |
| Seal structures | Damage visible |
| Waterproof covers | Secure seating |
| Cable | Cuts, abrasion, pinching |
| Connector | Correct/secure connection |
15. Water damage y warranty
La Product Information señala que water damage no está cubierto por la product warranty. Esa declaración refuerza que IPX6 no debe tratarse como permiso para ignorar sealing condition o exposure.
16. IPX6 no sustituye una inspección visual
Incluso si la system specification incluye IPX6, un operador debe revisar la condición actual del hardware después de impact, service o aging.
17. Cable service versus LS100-DB-specific parts
El catálogo T100 incluye broader spraying-system service items como cables, hoses, adapters y valves. La source sheet usada aquí no identifica esos items como exclusivos del LS100-DB.
Por eso esta guía los trata como service paths del T100, no como una BOM oficial del LS100-DB.
18. Diagnóstico: connector loose
Si un connector no queda firme, no continúe operación esperando que el vibration lo “asiente”. Vuelva a seating y verifique orientation.
19. Diagnóstico: cable damage visible
Un cable con cut, abrasion o pinch visible debe tratarse como una abnormal condition. Registre photos y localización antes de seleccionar replacement.
20. Diagnóstico: después de un crash o collision
Revise sealing y covers además de cable. El impact puede afectar más de una capa del system.
21. Diagnóstico: cover no cierra correctamente
No asuma que la classification IPX6 permanece intacta si la waterproof cover no está asegurada de la forma prevista.
22. Diagnóstico: system mojado, pero sin warning
La ausencia de HMS no demuestra que sealing condition esté perfecta. La source enfatiza physical conditions que reducen protection.
23. Checklist antes de una operación húmeda
- cable intacto;
- connector secure;
- shell sin cracks;
- seal areas sin damage;
- waterproof covers secure;
- sin disassembly no autorizado.
24. Checklist después de washing o exposure
La Product Information no publica un drying procedure específico para LS100-DB en esta sección. Por eso esta guía no inventa uno. La inspección debe concentrarse en cable, covers, shell y sealing condition antes de la próxima operación.
25. Registro de fleet service
- aircraft ID;
- LS100-DB installed sí/no;
- impact history;
- seal inspection date;
- waterproof-cover condition;
- cable condition;
- photos de abnormal findings.
26. Preguntas frecuentes
¿Es IPX6?
Sí, bajo stable laboratory conditions según la source.
¿IPX6 es permanente?
No. DJI advierte reducción por aging, wear y damage.
¿Qué puede reducir protection?
Collision deformation, cracked/damaged seals y unsecured waterproof covers.
¿Puedo desmontar factory-installed parts?
DJI advierte contra hacerlo porque puede afectar ingress protection.
¿Water damage está cubierto?
La Product Information indica que no está cubierto por product warranty.
Fuente y revisión
Fuente principal: DJI T100 Dual-Battery Spraying System Product Information v1.0 (2025), English Warnings section y five-step installation figure.
