DJI T100 Dual-Battery Spraying System: Guía Completa
DJI T100 Dual-Battery Spraying System: Guía Completa de Instalación, Payload, IPX6 y Seguridad
La DJI T100 Dual-Battery Spraying System Product Information v1.0 es una fuente breve: combina una secuencia visual de instalación con un bloque concentrado de warnings y compliance. En lugar de rellenar los espacios con especificaciones no publicadas, esta guía organiza exactamente lo que la fuente sí responde en cuatro preguntas operativas:
- ¿Cómo se instala?
- ¿Con qué aircraft/firmware es compatible?
- ¿Cómo se determina el payload?
- ¿Qué limita la protección IPX6 y qué debe revisarse antes de operar?
La sección de compliance identifica el producto como LS100-DB. En esta source revision, DJI lo presenta para el DJI Agras T100 y exige firmware que soporte el device.
Resumen rápido: el LS100-DB está documentado para T100 en esta revisión. Instálelo siguiendo la figura de cinco pasos; use cable connections correctas/seguras; no desmonte factory-installed parts; utilice la recomendación de payload que DJI Agras muestra para la condición actual; y recuerde que IPX6 es una clasificación bajo condiciones estables de laboratorio que puede degradarse por aging, wear, collision damage, cracked seals o waterproof covers mal asegurados.
1. Qué es esta guía y qué no es
Esta página funciona como hub del Dual-Battery Spraying System. Resume instalación, compatibility, payload, cable/IPX6 y preflight safety.
No es un service manual completo y no publica información que DJI no aporta en esta Product Information.
2. Modelo documentado: LS100-DB
La sección de compliance identifica el system como LS100-DB. Esa referencia es útil al separar documentación y piezas de otros accessories T100.
3. Compatibilidad: T100-only en esta revisión
La source declara que el system es compatible con el T100 aircraft. No extienda esta compatibilidad a otros Agras únicamente por similitud visual o arquitectura compartida.
4. Firmware support
El aircraft firmware debe soportar el device. Antes de diagnosticar un accessory no reconocido como hardware failure, verifique primero software support.
5. Agricultural use only
DJI indica no utilizar el system con otros products o para non-agricultural purposes. Esta guía conserva esa limitación.
6. Installation overview

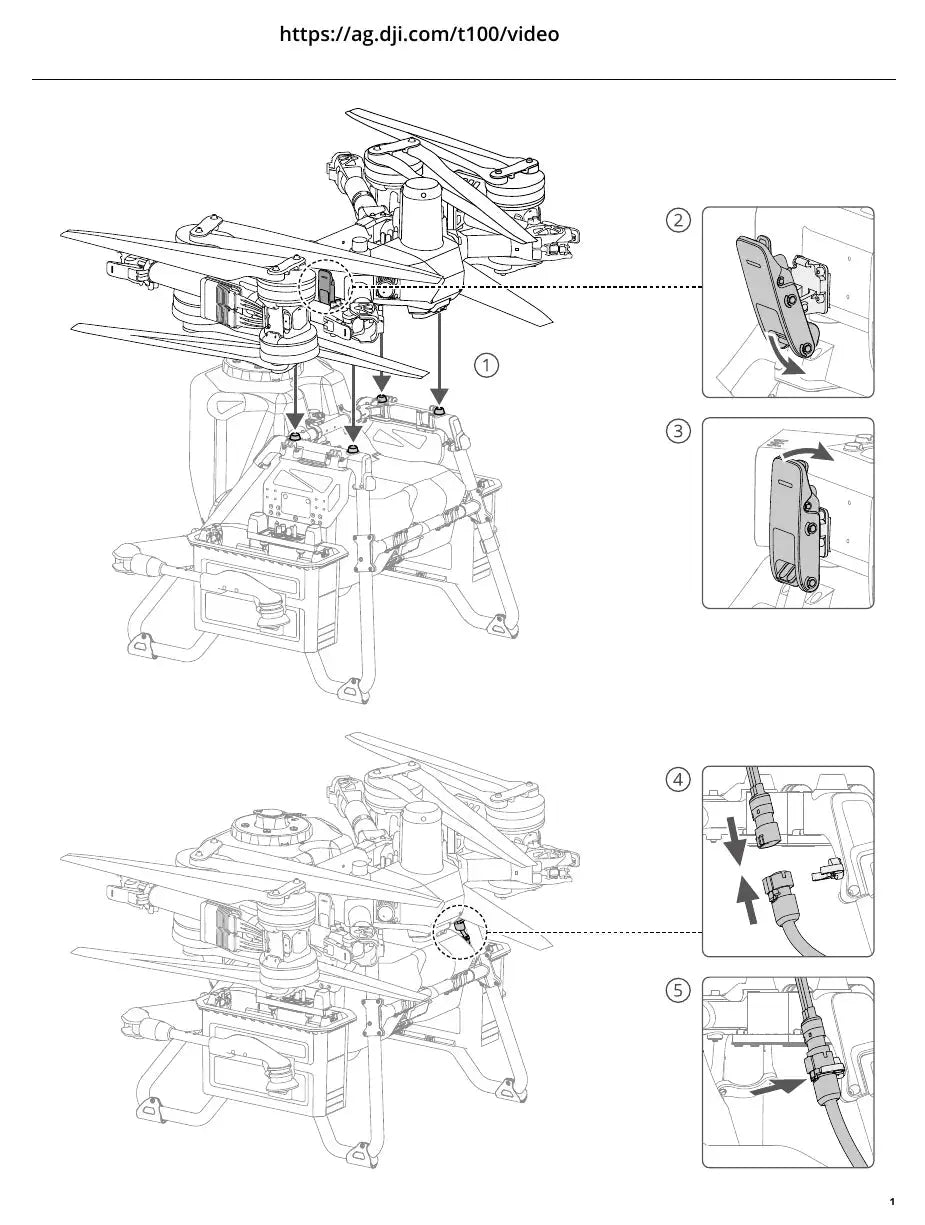

La instalación está documentada con una five-step illustration. Los pasos 1–3 se concentran en position y secure; los pasos 4–5 en la aircraft-side cable connection.
7. Pasos 1–3: position y secure
La figura muestra el assembly entrando en la mounting area y la interfaz lateral quedando asentada. Utilice la orientation visual del fabricante como referencia.
La source no publica torque values ni fastener callouts. Esta guía no inventa ninguno.
8. Pasos 4–5: aircraft-side cable
El lower portion de la figura muestra el connector uniéndose al aircraft-side connection point.
DJI exige que las cable connections sean correct and secure y advierte evitar cable damage.
9. No fuerce el connector
Si el connector no asienta como en la figura, deténgase y revise orientation/alignment. Forzar una conexión contradice la advertencia de evitar cable damage.
10. No desmonte factory-installed parts
DJI advierte contra desmontar components montados antes del shipping. La razón documentada es que hacerlo puede afectar ingress-protection performance.
11. Payload: no existe una cifra fija universal en esta source
La Product Information dice que maximum load del spray tank depende del aircraft takeoff weight y que DJI Agras recomienda payload según current aircraft status y surroundings.
Por eso esta guía no convierte el system en un “X kg siempre”.
12. Use el valor actual de DJI Agras
El current app recommendation debe ser la referencia operacional. No overload.
Si un valor anterior difiere del actual, no utilice el histórico para overriding del app.
13. Tank capacity no es lo mismo que recommended payload
La capacidad física del tank y el payload recomendado por la app son conceptos distintos. El segundo depende del estado actual según DJI.
14. Si el system no aparece en la interfaz
Revise firmware support y device recognition antes de reemplazar hardware. Después revise mounting/cable y cualquier HMS disponible.
15. IPX6: clasificación condicionada
DJI indica IPX6 bajo stable laboratory conditions according to IEC 60529. La misma fuente advierte que ingress protection puede disminuir con el tiempo.
16. IPX6 no es impermeabilidad permanente
Aging y wear pueden reducir performance incluso sin un impacto concreto. La condición actual del hardware sigue importando.
17. Tres condiciones que DJI identifica directamente
- collision deforma seal structure;
- shell/seal structure cracked o damaged;
- waterproof covers no properly secured.
18. Water damage
La Product Information indica que water damage no está cubierto por product warranty. Esa declaración debe leerse junto con los límites de IPX6, no separadamente.
19. Cable integrity y IPX6 pertenecen al mismo preflight
Antes de una spraying operation, revise connector seating, cable condition, shell, seals y waterproof covers como un mismo conjunto.
20. Sharp y moving mechanical parts
La source advierte sobre injury risk de sharp o moving mechanical parts. Complete inspection/adjustments antes de comenzar operation.
21. Preflight mínimo del LS100-DB
| Área | Confirmación |
|---|---|
| Aircraft | T100 |
| Firmware | Supports device |
| Recognition | System disponible como esperado |
| Payload | DJI Agras recommendation |
| Cable | Correct, secure, no damage |
| Seals/covers | No cracks/deformation; covers secure |
| Mechanical safety | Clear of sharp/moving parts |
22. Preflight después de new installation
Confirme mounting, cable, firmware recognition y app-recommended payload antes del primer uso.
23. Preflight después de impact
Revise collision deformation, seals, covers y cable incluso si no aparece warning.
24. Preflight después de long storage
Como aging/wear pueden reducir ingress protection, vuelva a revisar sealing condition antes de operación.
25. Preflight después de firmware update
Vuelva a confirmar device support/recognition. Firmware support es una condición explícita de la source.
26. Separación entre cuatro tipos de problema
- Physical installation: assembly, mount, connector.
- Software support: firmware/device recognition.
- Operational loading: app-recommended payload.
- Ingress/mechanical safety: cables, seals, covers, impacts.
Separar estas capas evita cambiar una pieza cuando el problema real es firmware o configuration.
27. Lo que esta guía no debe prometer
La source no soporta:
- other-model compatibility;
- fixed universal payload;
- torque specifications;
- complete LS100-DB bill of materials;
- full electrical diagnostic tree;
- permanent water immunity.
28. Service paths del T100
El store tiene T100 Spraying System Parts, T100 Battery & Power Parts y DJI Repair Kits. La Product Information usada aquí no identifica esos broader catalog items como una LS100-DB-specific BOM.
Por eso el CTA comercial se mantiene por system/collection y no afirma que cada pieza sea exclusiva de LS100-DB.
29. Workflow de soporte si aparece un warning
- capture exact HMS/message;
- confirme T100 model;
- registre firmware version;
- revise device recognition;
- photo del mounting;
- photo del aircraft-side connector;
- revise cable damage;
- revise seals/covers;
- registre current payload recommendation.
30. Documentación de una instalación en flota
- aircraft ID;
- LS100-DB ID/label;
- installation date;
- firmware version;
- photos del mounting/cable;
- payload recommendation inicial;
- seal/cover condition;
- preflight sign-off.
31. Manual index para este sistema
Para búsquedas específicas, utilice las páginas separadas:
- Installation Guide: pasos 1–5 y cable connection;
- Compatibility & Payload: T100-only, firmware y app recommendation;
- Cable & IPX6: wiring, seals y ingress-protection limits;
- Preflight & Safety: checklist antes de operación.
32. Preguntas frecuentes
¿Qué modelo es?
LS100-DB según compliance.
¿Con qué aircraft?
T100 en esta source revision.
¿Cuántos pasos de instalación?
Cinco.
¿Cuál es el payload máximo?
Esta source no publica un número universal; use DJI Agras recommendation.
¿Es IPX6?
Sí, bajo stable laboratory conditions; la protection puede degradarse.
¿Puedo desmontar factory-installed parts?
DJI advierte contra ello porque puede afectar ingress protection.
¿Water damage está cubierto?
La Product Information indica que no.
Fuente y revisión
Fuente principal: DJI T100 Dual-Battery Spraying System Product Information v1.0 (2025). Compliance identifica LS100-DB. Esta guía integra la installation figure y English Warnings section sin añadir especificaciones no soportadas.
