DJI T100/T70P Lift: Sling y Hook — 10–15 m, ≥8 mm y ≥500 kg
DJI T100/T70P Lift: Guía de Sling y Hook — 10–15 m, ≥8 mm y ≥500 kg
El sling y el hook son la conexión mecánica entre el DJI Agras y el cargo. Por eso el DJI T70P / T100 Lift System User Manual v1.0 no deja la selección de reemplazo a criterio libre: publica requisitos específicos de longitud, diámetro, material y hook strength.

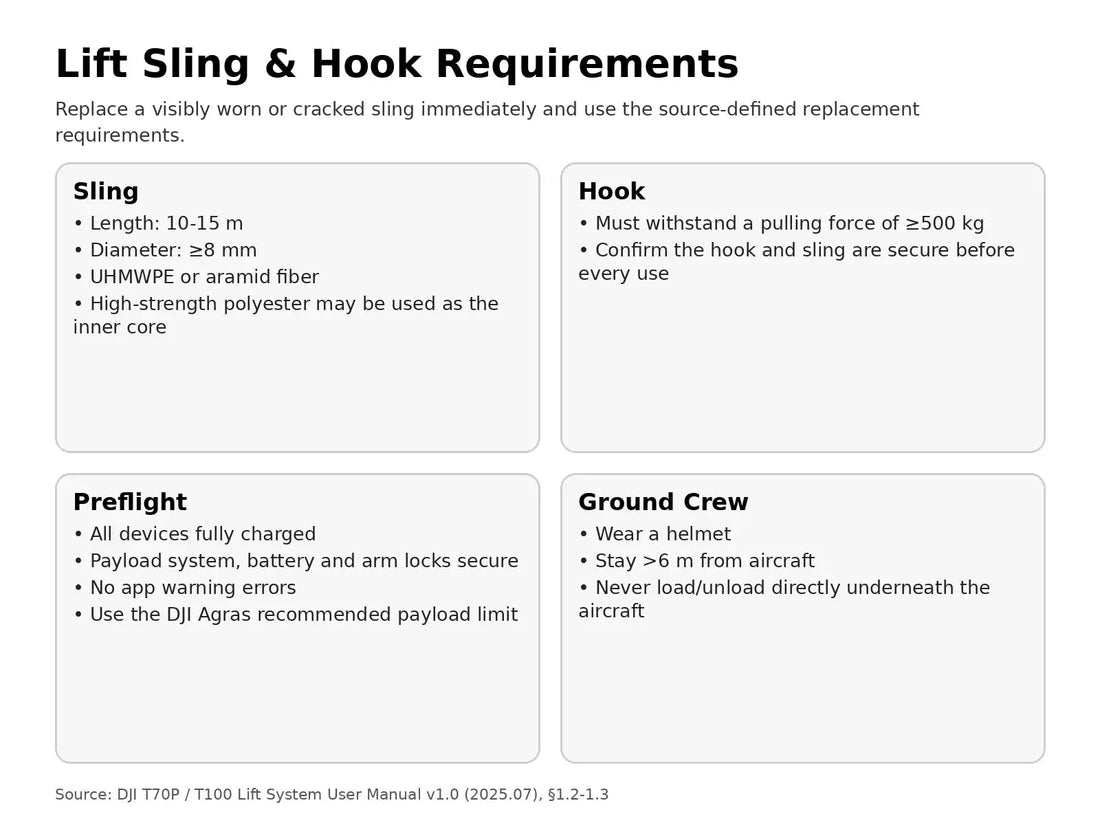

Respuesta rápida: antes de cada use, confirme que sling y hook estén secure. Reemplace un sling con visible wear o cracks. DJI especifica 10–15 m de longitud, diámetro ≥8 mm, material ultra-high molecular weight polyethylene o aramid fiber; high-strength polyester puede utilizarse como inner core. El hook debe soportar pulling force de ≥500 kg. Esto es un hook-strength requirement, no un aircraft payload rating.
1. Sling length: 10–15 m
DJI publica un replacement range de 10 a 15 metros. No lo trate como una medida ornamental: la longitud real influye posteriormente en descent height, crew clearance y handling geometry.
2. Minimum diameter: 8 mm
El sling debe tener diámetro de al menos 8 mm. Una cuerda más delgada queda fuera del requisito publicado en esta source.
3. Approved material families
DJI identifica UHMWPE o aramid fiber. También dice que high-strength polyester puede utilizarse como inner core.
4. Hook pulling force: ≥500 kg
El hook debe resistir al menos 500 kg de pulling force.
5. 500 kg no significa payload de 500 kg
Este número describe hook strength. El payload real sigue estando gobernado por aircraft capability y la payload recommendation de DJI Agras.
6. Inspection antes de cada use
Confirme que sling y hook estén secure antes de la operación.
7. Visible wear requiere replacement
Si el sling muestra visible wear, no continúe como si fuera cosmetic damage.
8. Cracks requieren replacement
El manual también identifica cracks como condición de replacement.
9. Cargo debe quedar properly secured
Después de loading, confirme que el cargo esté asegurado y que el sling no quede tangled o knotted.
10. Sling tangled o knotted cambia el risk profile
Una knot o tangle altera cómo se transmite load y cómo se mueve el cargo. La source pide explícitamente evitarlo.
11. Ground crew clearance: al menos 6 m
Después del ground handling, la crew debe moverse a una safe area y mantener al menos 6 m respecto del aircraft.
12. No load/unload directly underneath
DJI indica no cargar ni descargar mientras el crew está directamente debajo de la aeronave.
13. Helmet use
El preflight guidance exige helmet durante la operación.
14. Qué revisar en el hook
La source no proporciona una detailed crack-depth specification, torque procedure o service measurement. El check soportado aquí es security/condition y el strength requirement de replacement.
15. Qué revisar en el sling
- wear visible;
- cracks;
- knots;
- tangles;
- secure connection al hook/system;
- length dentro del specification cuando se reemplaza;
- diameter/material adecuados.
16. Replacement sling selection
No seleccione replacement solo por “parece suficientemente fuerte”. Verifique 10–15 m, ≥8 mm y material family soportada.
17. Replacement hook selection
Verifique ≥500 kg pulling-force requirement y compatibility con el lift assembly.
18. T100 hardware path
Para T100, el catálogo de Ares Acres contiene rutas específicas para OEM Lifting Hook, OEM Lifting Rope y OEM Damper Hook, además del complete Payload Lifting System Kit.
19. T70P compatibility caution
No afirmamos que T100 hook/rope material numbers sean exact T70P replacements sin un verified cross-model match. Para T70P use el T70P Lifting System/T70 parts path.
20. Rigging record recomendado
- aircraft ID;
- sling length;
- diameter;
- material;
- hook rating;
- inspection date;
- wear/cracks found;
- replacement date;
- technician/operator.
21. Si el sling es más corto o más largo
Queda fuera del 10–15 m replacement specification publicado en esta source.
22. Si el sling tiene menos de 8 mm
Queda fuera del minimum diameter requirement.
23. Si el hook no tiene rating verificable
No lo trate como equivalente a uno que cumple ≥500 kg. Documente manufacturer/rating antes de use.
24. Error común: confundir hook rating con lift payload
Son conceptos diferentes.
25. Error común: continuar con wear visible
DJI pide replacement.
26. Error común: permitir knots/tangles
El cargo debe quedar secure y el sling libre.
27. Preguntas frecuentes
¿Length?
10–15 m.
¿Diameter?
≥8 mm.
¿Material?
UHMWPE o aramid fiber; high-strength polyester puede usarse como inner core.
¿Hook strength?
≥500 kg pulling force.
¿Ground crew distance?
Al menos 6 m.
Fuente y revisión
Fuente: DJI T70P / T100 Lift System User Manual v1.0 (2025.07), sections 1.2–1.3.
