DJI T100/T70P Lift: Instalação e Calibração do Weight Sensor
DJI T100/T70P Lift: Preparação de Instalação e Calibração do Weight Sensor
O DJI T70P / T100 Lift System User Manual v1.0 remete o mechanical installation aos official DJI tutorials e define a preparação e a Tare Calibration do weight sensor.

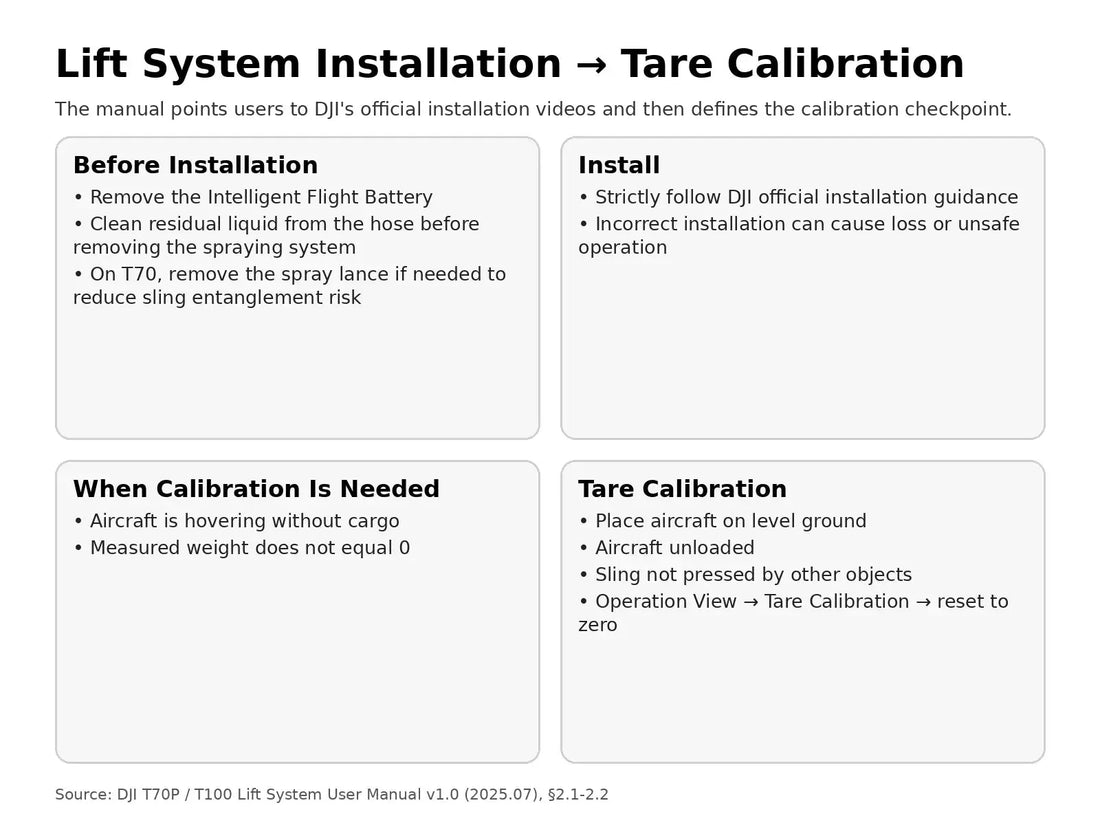

Resumo: remova a Intelligent Flight Battery antes da installation. Limpe residual liquid da hose antes de remover spraying system. No T70, a DJI recomenda remover a spray lance para reduzir sling entanglement. Se hovering sem cargo mostrar weight diferente de 0, coloque o aircraft unloaded em level ground, deixe o sling livre e execute Tare Calibration no Operation View até voltar a zero.
1. Official DJI installation guidance
Siga o tutorial específico T70/T100.
2. Esta página não substitui o mechanical tutorial
A source não fornece torque table ou full fastener sequence.
3. Remove battery first
Retire a Intelligent Flight Battery.
4. Battery removal é safety step
Não é battery service.
5. Clean residual liquid
Limpe hose antes de remover spraying system.
6. Preserve the order
Cleanup vem antes da conversion.
7. T70 spray lance
DJI recomenda remover para reduzir sling entanglement.
8. Entanglement prevention
Sling se torna moving mechanical element sob o aircraft.
9. Installation-prep checklist
- aircraft off;
- battery removed;
- hose cleaned;
- spraying system prepared;
- T70 spray lance removed when applicable;
- official tutorial ready;
- work area clear;
- lift components identified.
10. Quando calibrar
Hovering sem cargo e measured weight ≠0.
11. Tare = zero reference
Restabelece baseline unloaded.
12. Level ground
Coloque aircraft em terreno nivelado.
13. Unloaded
Sem cargo attached.
14. Sling free
Não pressionado por outro objeto.
15. Operation View
Abra lift-system settings.
16. Tare Calibration
Selecione Calibration.
17. Verify zero
Measured weight deve voltar a 0.
18. Se não voltar a zero
Confirme novamente level ground, unloaded state e sling free. Persistindo, preserve evidence e siga weight-sensing diagnosis.
19. Não troque o lift system inteiro primeiro
Abnormal reading pode estar em sensor, cable ou control path.
20. Weight Sensing Service Kit
Use quando diagnosis apontar para sensing assembly.
21. Front/Rear Sensor Modules
Identifique position.
22. Signal Cable
Revise signal path.
23. Payload Lifting Control Module
É branch separado.
24. Troubleshooting tree
- weight ≠0 unloaded;
- land;
- level ground;
- remove cargo;
- free sling;
- run tare;
- verify zero;
- diagnose if abnormal.
25. Calibration log
- aircraft ID;
- date;
- firmware;
- before reading;
- unloaded;
- level ground;
- sling free;
- after reading;
- warnings.
26. Commissioning baseline
Registre o initial reading após installation.
27. Erro: calibrar com cargo
Invalida tare.
28. Erro: sling apoiado
External pressure altera reference.
29. Erro: concluir installation fault por uma leitura
Verifique calibration conditions primeiro.
30. Erro: remover spray system com liquid residual
Limpe antes.
31. Perguntas frequentes
Quando calibrar?
Unloaded hovering com reading diferente de zero.
Onde?
Level ground.
Sling?
Free.
Menu?
Operation View → Lift settings → Tare Calibration.
Resultado?
Zero.
Fonte e revisão
Fonte: DJI T70P / T100 Lift System User Manual v1.0 (2025.07), seções 2.1–2.2.
32. Installation e calibration são fases diferentes
Mechanical installation coloca o system no aircraft; tare calibration corrige a zero reference do weight measurement. Um system instalado corretamente pode ainda precisar de calibration, e um calibration issue não prova montagem incorreta.
33. Preserve o measured weight antes de calibrar
Quando possível, anote ou capture o valor anormal mostrado no app antes do tare. Depois registre o valor final. O before/after ajuda a confirmar se o calibration workflow resolveu o desvio.
34. Level ground é parte da condição de teste
Não faça tare em terrain inclinado e depois compare com outra leitura como se as condições fossem equivalentes. Use level ground conforme o manual.
35. Sling contact pode falsear a referência
Se o sling encosta ou é pressionado por objeto externo, a reading deixa de representar verdadeiramente “unloaded”. Libere o sling antes da calibration.
36. Se o problema reaparece após calibration
Registre frequency, operating state e readings. Depois investigue sensor modules, signal cable e control module de forma separada em vez de substituir o complete lifting system.
37. Conversion checklist antes do primeiro lift
- battery removed durante installation;
- spray hose residual liquid removido;
- T70 spray lance tratada conforme recommendation;
- official installation completed;
- weight reading verificada;
- tare calibration executada quando necessária;
- zero confirmado.
