El DJI Agras T100 150L Spreading System convierte el T100 de una plataforma de spraying a una plataforma de spreading para materiales secos. La Product Information v1.0 de DJI es compacta, pero define los elementos que más importan para una operación segura y repetible: compatibilidad, installation, screw-feeder selection, material size, spreading range, preflight, payload y protección del sistema.

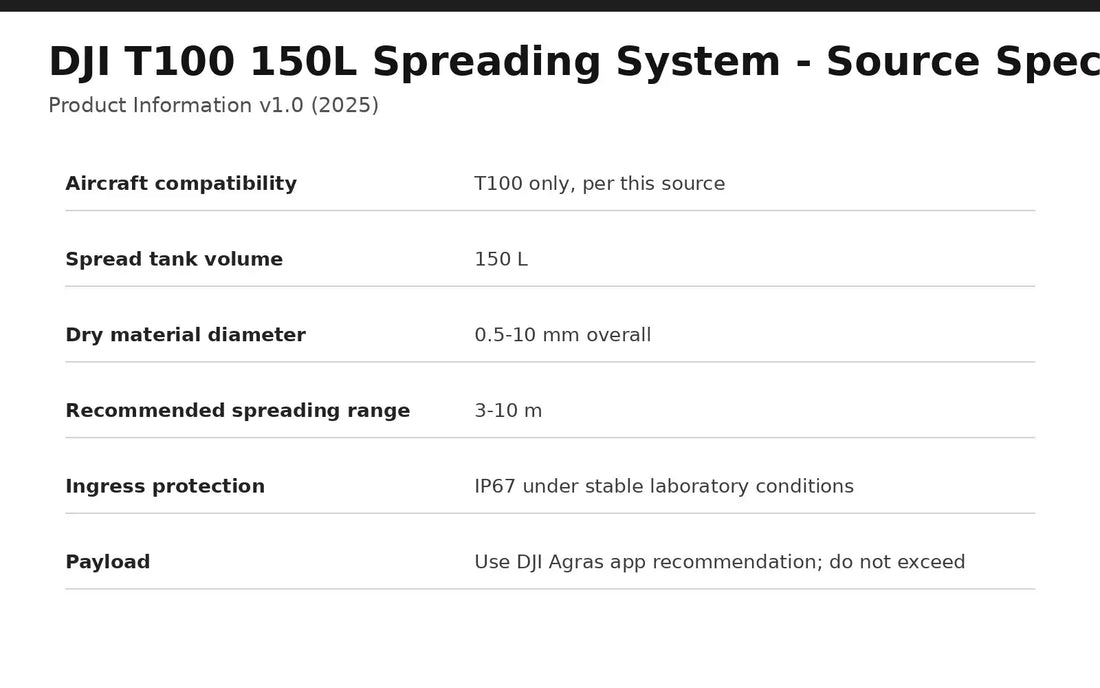

Respuesta rápida: en esta revisión del source, el 150L Spreading System está destinado al DJI Agras T100 y requiere firmware con support para spreading. Trabaja con dry materials de aproximadamente 0,5–10 mm, utiliza screw feeders XL/L/M/S según particle size y DJI recomienda ajustar las variables de operación para lograr un spreading range de aproximadamente 3–10 m. Antes de cada uso, revise feeder, spinner disc, cable security, material cleanliness y payload recomendado por DJI Agras.
1. Qué es el 150L Spreading System
Es el sistema de spreading/seeding de 150 litros documentado para T100. El material pasa desde el tank hacia el screw feeder y después al spinner disc, que genera el patrón de distribución.
2. Compatibilidad
La fuente utilizada identifica el system para T100 aircraft only en esta revisión. No extrapole esa compatibilidad a T70P, T50, T40, T25 u otros modelos basándose únicamente en apariencia.
3. Firmware support es obligatorio
El aircraft necesita firmware que soporte spreading. Una instalación física correcta no garantiza que el device aparezca o funcione en DJI Agras si el software no reconoce el sistema.
4. Qué incluye el package
La package illustration muestra:
- spreader assembly;
- XL feeder instalado;
- M feeder adicional;
- un spare spinner disc.
5. Spray-to-spread conversion
La source incluye Figure A como installation diagram principal para convertir el aircraft desde spraying hacia spreading. El user guide no inventa un procedimiento alternativo: use la figura del manufacturer y la instalación dedicada cuando realice el swap.
6. Installation versus operation
Installation confirma que el assembly está correctamente montado y conectado. Operation confirma feeder choice, material, payload, calibration/settings y preflight. Un system montado correctamente todavía puede operar mal si se utiliza un feeder inadecuado o material incompatible.
7. Screw feeder selection
DJI define cuatro feeders:
| Feeder | Particle-size range del source | Uso de selección |
|---|---|---|
| XL | 0,5–10 mm | Rango amplio; instalado en el package mostrado |
| L | 4–10 mm | Materiales grandes |
| M | 4–6 mm | Materiales medios dentro de ese rango |
| S | 0,5–4 mm | Materiales pequeños |
8. Particle size es una variable primaria
La selección del feeder no debería hacerse por “el que ya está instalado” sino por el rango del material. Un feeder diseñado para otra particle size puede afectar feed consistency y spreading behavior.
9. Material condition también importa
El source enfatiza mantener foreign objects fuera del material stream. Un material con debris, clumps o contaminación puede bloquear o alterar la alimentación incluso con el feeder nominal correcto.
10. Dry materials solamente dentro del alcance del source
Esta Product Information describe spreading de materiales secos. No utilice el spreader como sustituto de un liquid application system.
11. Spreading range recomendado
DJI recomienda ajustar las variables relevantes para obtener aproximadamente 3–10 m de spreading range.
12. No trate 3–10 m como un único setting fijo
Es un target range. El resultado depende de feeder, material, spinner behavior y operating settings. Ajuste y valide según el material real.
13. Payload: use la recomendación del DJI Agras
No exceda el recommended payload weight mostrado por DJI Agras. Tank capacity y recommended payload son conceptos distintos. El hecho de que el tank tenga volumen disponible no significa que el aircraft deba llenarse hasta ese volumen con cualquier material.
14. Por qué payload puede cambiar
La source no publica una fórmula manual para reemplazar la app. El operador debe usar la recommendation actual del aircraft/software.
15. Preflight del spreading system
Antes de cada uso:
- verifique screw feeder;
- verifique spinner disc;
- confirme cable/security;
- mantenga material libre de foreign objects;
- revise payload recommendation;
- confirme system recognition/firmware support.
16. Feeder check
El feeder debe estar correctamente instalado y libre de blockage. Si hay abnormal feed, no salte directamente al auger motor: primero confirme material, feeder type y blockage.
17. Spinner-disc check
El spinner disc forma la etapa final del material path. Revise que esté presente, en condición física normal y funcionando según el workflow del system.
18. Cable/connector check
Un abnormal spread system no siempre es mechanical. Cable/connector problems pueden afectar motor/drive operation. Inspeccione antes de comprar una motor assembly.
19. Foreign-object prevention
La contaminación del material puede bloquear feeder, dañar moving components o alterar el pattern. Proteja el material desde loading hasta spreading.
20. IP67 protection
DJI clasifica el system como IP67 bajo condiciones estables de laboratorio según el source. Esa protection puede disminuir con:
- collision damage;
- cracked seals;
- covers no aseguradas;
- aging;
- wear.
21. IP67 no elimina inspection
Después de impact, revise shell, covers, seals y cable connections. La absence de warning no confirma que ingress protection continúe intacta.
22. System flow para troubleshooting
150L tank → screw feeder → spinner disc → spread pattern.
Si el problema es irregular distribution, identifique en qué etapa deja de comportarse normalmente antes de reemplazar componentes.
23. Si no alimenta material
Revise material condition, blockage, feeder installation y feeder motion. Después revise auger-drive components.
24. Si alimenta pero no distribuye correctamente
Revise spinner disc, spinner motor/cable y operating settings antes de culpar al tank o feeder.
25. Si el pattern es inconsistente
Revise particle size, feeder selection, material cleanliness, spinner operation y settings. Un pattern issue puede ser de setup, no de failed hardware.
26. Si el system no aparece en DJI Agras
Revise firmware support, installation/cable connection y device recognition. No compre automáticamente una motor o board.
27. Si el payload recommendation es menor que esperado
Use el valor actual del app. Tank capacity no autoriza ignorar la recommendation.
28. Feeder-specific parts
29. Drive/output parts
30. Complete system
Para replacement del assembly principal, use el DJI Agras T100 OEM 150 Liter Seeding System cuando complete-system replacement sea realmente el repair path correcto.
31. No duplique operational tutorials
La Product Information no sustituye el tutorial de programming/calibration. Para software y calibration use el dedicated T100 Spreading System Programming & Calibration workflow. Para seasonal feeder selection use el T100 Auger Size Guide.
32. Checklist antes de loading
- T100 confirmado;
- spreading-compatible firmware;
- device recognized;
- correct feeder;
- spinner normal;
- cables secure;
- material dry/clean y sin foreign objects;
- payload recommendation revisada;
- covers/seals normales.
33. Checklist antes de takeoff
- material loaded dentro de recommendation;
- feed path sin blockage;
- system preflight passed;
- operating parameters revisados;
- target spread range entendido;
- aircraft preflight normal.
34. Después de una spreading task
Registre feeder usado, material type/size, settings, observed spread behavior y cualquier blockage o abnormality. Esto permite afinar una fleet SOP por material sin confundir setup variation con component failure.
35. Fleet material log
- material;
- particle-size range;
- feeder;
- payload;
- target range;
- actual behavior;
- blockage event;
- part/service finding.
36. Preguntas frecuentes
¿Es compatible con otros Agras?
La source utilizada identifica T100 only.
¿Qué particle size soporta?
El system overall cubre aproximadamente 0,5–10 mm mediante feeders apropiados.
¿Qué feeder usa 4–6 mm?
M.
¿Qué feeder usa 0,5–4 mm?
S.
¿Qué spreading range recomienda DJI?
Ajustar variables para aproximadamente 3–10 m.
¿Puedo llenar siempre los 150 L?
No use tank capacity como sustituto del recommended payload del app.
¿IP67 significa protección permanente?
No. Collision, seals, covers, aging y wear pueden reducirla.
Fuente y revisión
Fuente principal: DJI 150L Spreading System Product Information v1.0 (2025). La sección inglesa cubre warnings, Figure A installation, Figure B screw-feeder replacement y specifications.
