El fast-charging mode del DJI C12000 Intelligent Power Supply User Guide v1.0 utiliza three-phase mains power y por eso DJI establece un límite claro: la connection debe ser realizada únicamente por qualified electricians wearing insulated gloves. Esta guía conserva el orden del fabricante, pero no sustituye trabajo eléctrico profesional ni requisitos locales.

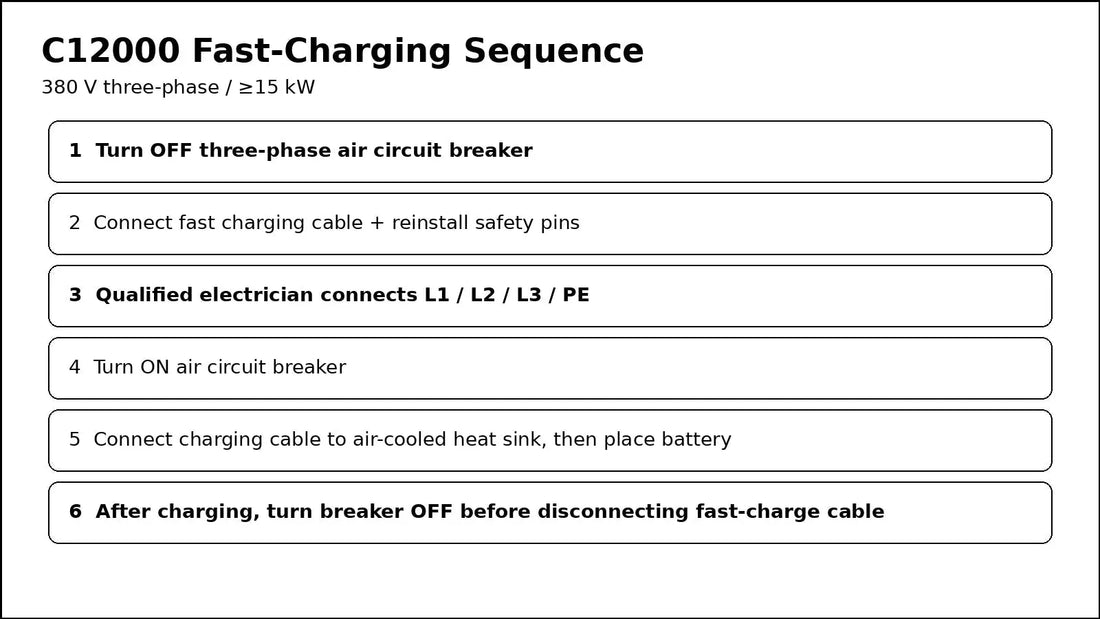

Respuesta rápida: DJI describe fast charging alrededor de una 380 V three-phase supply con al menos 15 kW. El air circuit breaker debe estar OFF antes de cualquier connection. El qualified electrician conecta L1/L2/L3 a hot terminals y PE a protective earth; PE no debe ir a neutral ni a hot. Después de completar y verificar la connection, el breaker puede encenderse. En el battery side, conecte el charging cable al air-cooled heat sink antes de colocar la battery. Al finalizar, apague el breaker antes de desconectar el fast-charging cable.
1. Qualified electrician only
La fuente no presenta fast charging como un owner-installed workflow. Three-phase connection debe ser realizada por personal cualificado y revisada según local electrical requirements.
2. Insulated gloves
DJI incluye insulated gloves dentro del fast-charging safety boundary.
3. Verify local electrical compliance
La source recomienda consultar a un local electrician para confirmar three-phase wiring y compliance con local regulations.
4. Power reference del operating workflow
El manual describe el fast-charging site alrededor de 380 V three-phase y al menos 15 kW de available supply.
5. Breaker OFF antes de connection
El air circuit breaker de la three-phase AC supply debe estar apagado antes de manipular el fast-charging connection.
6. Fast charging cable
Figure C muestra removal de safety pins, cable insertion y reinstallation de esos pins. Mantenga el cable mechanically secured según el manufacturer procedure.
7. L1, L2 y L3
DJI identifica los tres conductors de phase como L1, L2 y L3. Deben conectarse a las hot terminals correspondientes por un qualified electrician.
8. PE = protective earth
El conductor PE debe ir a ground/protective earth.
9. PE no es neutral
DJI advierte explícitamente que ground wire no debe conectarse a neutral terminal.
10. PE tampoco es hot
Tampoco debe conectarse a un hot terminal. La source advierte que una connection incorrecta puede dañar el product o crear serious hazards, incluido fire.
11. Breaker ON solo después de completar la connection
Una vez que el professional connection está terminada y verificada, el air circuit breaker puede encenderse.
12. No use fast charging para “probar” una installation dudosa
Si wiring o grounding no está verificado, no energice el C12000 para ver si funciona. La source coloca verification antes de breaker ON.
13. Battery-side connection mantiene su propio sequence
Después del mains-side setup, conecte el charging cable al air-cooled heat sink antes de colocar la compatible battery.
14. Compatible batteries
User Guide v1.0 lista DB2100, DB1580 y DB2160. Verifique latest DJI compatibility y exact aircraft configuration.
15. Cooling hardware
El battery side puede incluir DB2160 Battery Cooling Station o Battery Air-Cooling System dentro del current T100 power ecosystem.
16. Ventilation sigue siendo necesaria durante fast charging
High-power operation no elimina el requirement de airflow. Mantenga ventilation holes y dustproof path del C12000 libres.
17. Status LEDs durante fast charging
Use el charging-channel LED y los AC/DC diagnostic channels para detectar warnings. Si hay blink de warning/error, consulte detailed diagnostics en lugar de modificar mains wiring por ensayo.
18. Shutdown order al terminar
DJI indica apagar el air circuit breaker primero antes de desconectar el fast-charging cable del C12000.
19. No desconecte energized fast-charging cable
La source coloca breaker OFF como condición previa al disconnect.
20. Fast-charge site acceptance checklist
- qualified electrician assigned;
- local electrical requirements reviewed;
- correct three-phase supply verified;
- available power adequate;
- breaker OFF before work;
- fast cable mechanically secured;
- L1/L2/L3 verified;
- PE connected to protective earth;
- PE not neutral/hot;
- charger ventilation clear;
- battery-side cooling ready;
- compatible battery verified.
21. Pre-charge handoff entre electrician y operator
El electrician valida mains-side connection; el operator valida compatible battery, cooling hardware, site spacing y normal charger status. Mantener esas responsabilidades separadas reduce improvisation.
22. During-charge monitoring
Observe LED state, charger airflow y battery cooling. Si aparece warning/error, pare y use detailed diagnostics.
23. Post-charge record
- C12000 model;
- site/input power;
- electrician verification;
- battery model/ID;
- cooling hardware;
- charge start/end;
- LED warnings;
- breaker OFF before disconnect confirmed.
24. Error común: asumir que 380 V significa DIY industrial plug
No. La source exige qualified electrician.
25. Error común: PE conectado a neutral
DJI lo prohíbe.
26. Error común: breaker ON durante connection work
La sequence empieza con breaker OFF.
27. Error común: desconectar cable antes de breaker OFF
El shutdown order es breaker OFF primero.
28. Error común: ignorar battery cooling por tener 12 kW disponibles
Battery-side thermal management sigue siendo necesario.
29. Preguntas frecuentes
¿Fast charging puede instalarlo el operador?
DJI exige qualified electrician wearing insulated gloves.
¿Supply reference?
Alrededor de 380 V three-phase y al menos 15 kW en el operating workflow.
¿Qué es PE?
Protective earth/ground.
¿PE puede ir a neutral?
No.
¿Qué se apaga antes de desconectar?
El air circuit breaker.
Fuente y revisión
Fuente principal: DJI C12000 Intelligent Power Supply User Guide v1.0 (2025), Fast Charging section, Figures C, D y E. La instalación eléctrica debe cumplir la normativa local y ser realizada por personal cualificado.
