O DJI Agras T100 150L Spreading System pode ser entendido como uma cadeia: 150 L tank → screw feeder → spinner disc → spread pattern. A Product Information cita poucos elementos diretamente, mas eles se conectam a um catálogo de service parts muito maior.
Esta guia identifica primeiro o subsystem e depois mapeia para peças verificadas, sem inventar internal repair procedures.
Resumo: para abnormal feed, comece por material, feeder, blockage e feeder motion. Se existe feed mas a distribuição está ruim, revise spinner disc, motor/cable e settings. Para recognition/electrical issues, revise cables/connectors e firmware antes de comprar motor.
1. Complete 150L system
DJI Agras T100 OEM 150 Liter Seeding System. Source identifica T100 e spreading-compatible firmware.
2. Quando usar complete system
Quando multiple subsystems ou o assembly principal estão comprometidos. Não é o primeiro path para um único feeder ou cable.

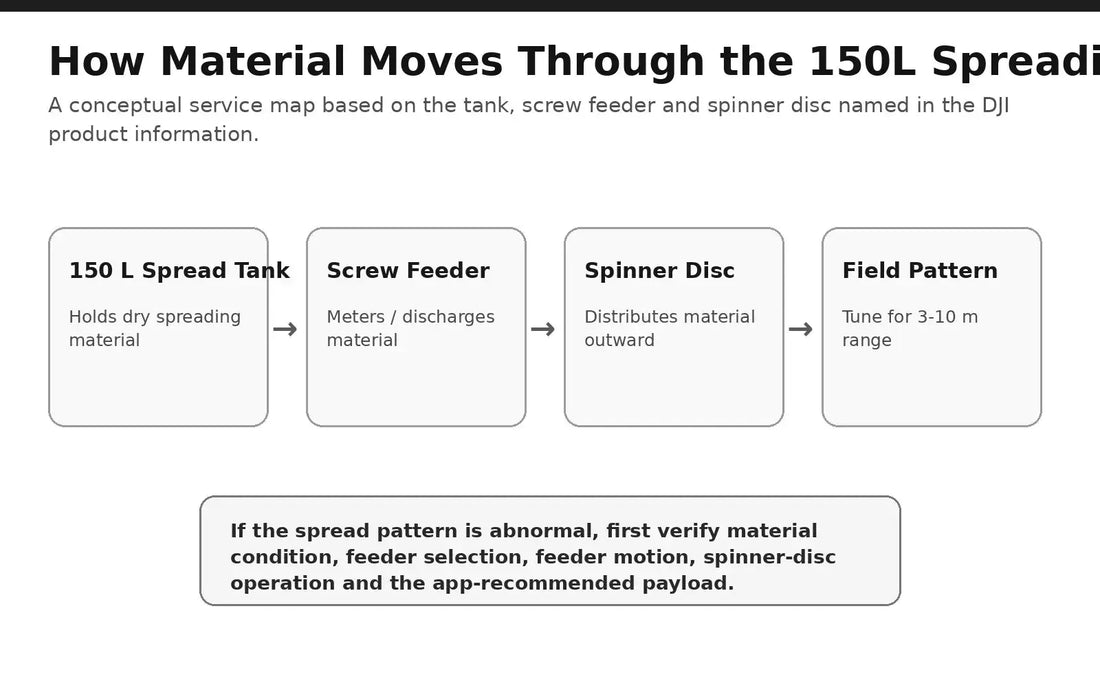

3. Material path
Tank → feeder → spinner → pattern. Use essa sequência no troubleshooting.
4. Screw feeders
| Feeder | Range | Produto |
|---|---|---|
| XL | 0,5–10 mm | Extra Large Auger |
| L | 4–10 mm | Large Auger |
| M | 4–6 mm | Medium Auger |
| S | 0,5–4 mm | Small Auger |
5. Auger é setup e spare part
Feeder pode estar worn/damaged ou apenas errado para o material. Confirme particle size antes de replacement.
6. Package context
A illustration mostra XL instalado, M adicional e spare spinner disc.
7. Auger drive components
8. Feeder não gira
Revise blockage, seating, foreign object, recognition, cable e motor output antes do Auger Motor.
9. Auger irregular
Material jam, feeder damage, drive behavior ou electrical connection.
10. Housing Assembly
Use quando o service requirement inclui a estrutura, não apenas o motor.
11. Service Kit
Use quando o exact repair scope corresponde ao kit.
12. Motor Base
Mechanical support diferente de electrical motor failure.
13. Motor Cover
Enclosure/protection path, não automaticamente motor failure.
14. Spinner components
- Spinner Disk
- Spinner Disk Motor
- Spinner Disk Cable
- Spinner Disk Repair Kit
- Sowing Spinner Disc Shell
15. Spinner Disk
Final material-output component que ajuda a formar spread pattern.
16. Spinner Motor
Se não gira, separe motor, cable, power/recognition e obstruction.
17. Spinner Cable
Um cable issue pode fazer motor saudável parecer failed.
18. Repair Kit
Use somente quando a composição do kit corresponde ao finding.
19. Spinner Shell
Enclosure/protection path.
20. Sealing components
Depois de collision, crack ou water concern, revise sealing. Peça verificada: Spreader Sealing Diaphragm.
21. Protection e parts selection
System pode continuar funcionando e ainda ter ingress protection comprometida.
22. Não escolha por symptom alone
- material;
- wrong feeder;
- blockage;
- auger drive;
- spinner;
- motor/cable;
- payload;
- settings.
23. Troubleshooting order
- material;
- feeder;
- spinner;
- cables/connectors;
- firmware/recognition;
- component replacement.
24. No material feed
Material/blockage/feeder first, auger drive depois.
25. Feed mas poor pattern
Spinner disc/motor/cable/settings.
26. Spread width inconsistente
Particle size, feeder, spinner e operating variables.
27. Noise/vibration
Stop e inspect blockage, foreign object, feeder e mounting.
28. Spinner intermitente
Cable/connector ou motor; isole antes de comprar.
29. System não aparece no app
Firmware, installation e connector recognition.
30. Impact
Revise tank/assembly, feeder, spinner, shell, seals, cables e mounting.
31. Complete system vs component
| Finding | Path |
|---|---|
| Single feeder damaged | Exact feeder |
| Auger drive confirmed | Motor/housing/base/kit |
| Spinner component confirmed | Disk/motor/cable/kit/shell |
| Seal damage | Sealing path |
| Multiple assemblies damaged | Complete 150L system |
32. Feeder chart
| Material | Feeder |
|---|---|
| 0,5–4 mm | S |
| 4–6 mm | M |
| 4–10 mm | L |
| 0,5–10 mm | XL |
33. Inventory planning
- feeders para materiais usados;
- spare spinner disc;
- critical motors/cables conforme fleet;
- sealing components em harsh conditions.
34. Spare não é diagnosis
Ter um motor em estoque não significa que todo no-feed event exige motor replacement.
35. Parts verification
- T100;
- 150L system;
- subsystem;
- posição da peça;
- photos;
- warning;
- material/feeder;
- fitment.
36. Dados para Ares Acres
Foto geral, close-up, aircraft, material, feeder, symptom e app warning.
37. Related service paths
Use feeder replacement guide, preflight/IP67 guide e Auger Size Guide conforme o problema.
38. FAQ
Quem controla feed?
Screw feeder e auger drive.
Quem cria pattern?
Spinner disc.
No-feed = motor?
Não.
Poor pattern = spinner motor?
Não necessariamente.
Feeders?
XL, L, M, S.
Spare spinner no source?
A package illustration mostra um.
Depois de collision?
Inspecione mechanical, cable e sealing paths.
Fonte e revisão
Fonte: DJI 150L Spreading System Product Information v1.0 (2025). Product links conectam subsystems ao catálogo verificado da Ares Acres.
